《2025年自主学习指导课程与测试九年级物理全一册沪科版》

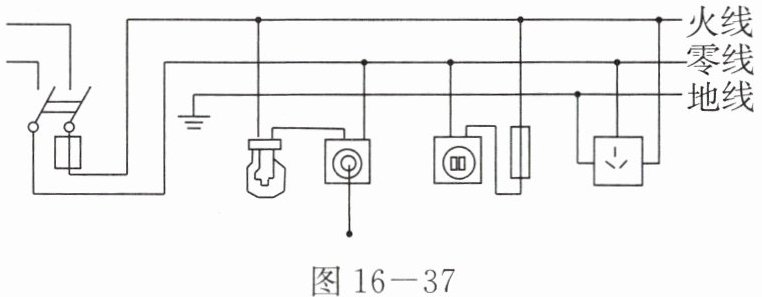

8. 如图16-37所示的家庭电路中，有两个元件连接错误，它们是(C)


A.闸刀开关和带开关的灯泡
B.带开关的灯泡和带熔丝的二孔插座
C.带开关的灯泡和三孔插座
D.闸刀开关和三孔插座

答案： C

9. 如图16-38所示是电动车在楼道中充电时易引发火灾的宣传警示图，以此警示大家要注意安全用电。下列做法符合安全用电原则的是(B)

A.电线着火时应迅速泼水浇灭火焰
B.发生电火灾时应该立即切断电源
C.充电时空气开关跳闸，立即合上空气开关
D.电动车充电线绝缘皮破损后仍可继续使用

答案： B

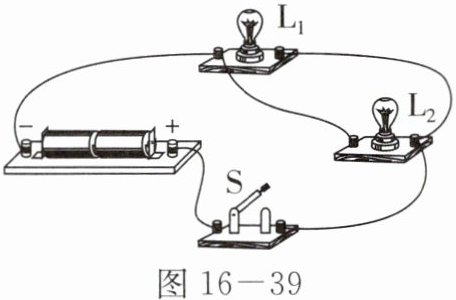

10. 如图16-39所示，闭合开关S，通过灯泡L₁、L₂的电流分别为0.2A和0.4A，电源电压保持不变。已知灯泡L₁的电阻为15Ω，则灯泡L₂的电阻为7.5Ω。

答案： 7.5

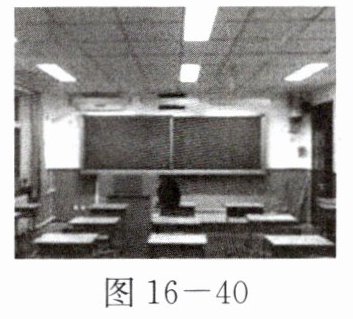

11. 为了保护同学们的视力，很多学校教室里的日光灯全部更换成如图16-40所示的LED护眼灯，每间教室里的9盏LED护眼灯的连接方式是并联的。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电阻会减小(填“增大”或“减小”)。

答案： 并 减小
