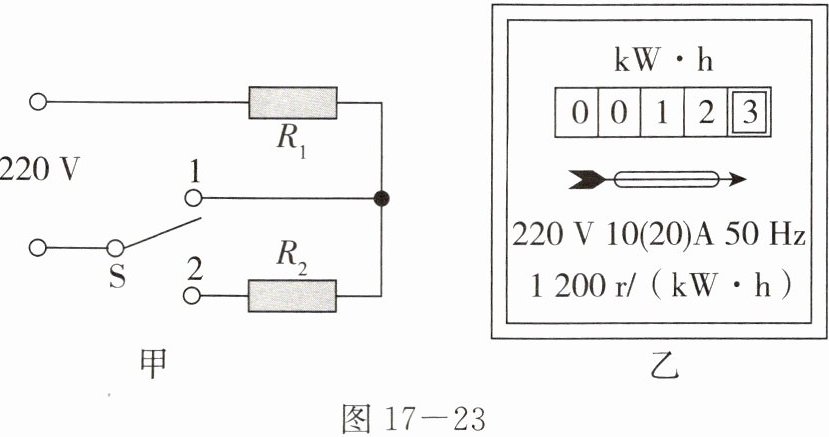

11. 某家用电热壶有“加热”和“保温”两个挡位，其简化电路如图 $17 - 23$ 甲所示，电热丝 $R_{1}=48.4\ \Omega$，$R_{2}=435.6\ \Omega$。小明为测量电热壶的实际功率，他把家中的其他用电器都与电源断开，仅让电热壶工作，$1\ min$ 内电能表的转盘转动了 $16$ 转，如图 $17 - 23$ 乙所示。不考虑热量损失，下列说法错误的是(B)

A.开关 $S$ 接“$1$”时，电热壶为“加热”挡位
B.开关 $S$ 接“$1$”时，电热壶为“保温”挡位
C.电热壶的正常加热功率为 $1000\ W$
D.测量时电热壶的实际加热功率为 $800\ W$

答案： B

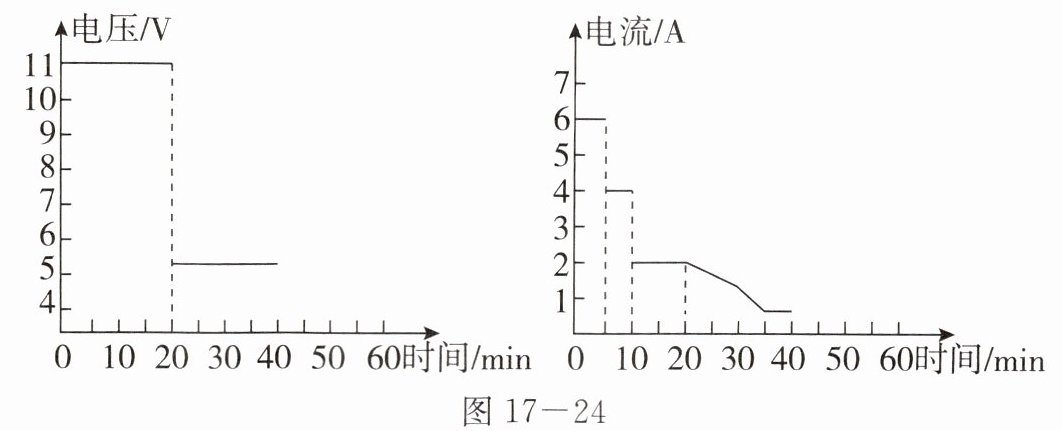

12. 手机充电时，充电器将 $220\ V$ 的电压降到 $5\ V$ 左右，充电器内部会有电流通过，但充电器插在插座上未接手机时，充电器内部也会有微电流通过。如果手机充满电后不及时与充电器断开，或长期不拔充电器，还会加速充电器内元件的老化，从而增加充电器发生短路和电压击穿的概率。有的充电器发热严重，外加居室环境密闭以及夏天天气炎热，就可能会引发充电器自燃自爆。目前“超级快充”技术可以不到 $10$ 分钟就把电池电量充达一半以上，极大方便了人们的使用。如图 $17 - 24$ 所示的是某电池充电过程中快速充电器输出的电流和电压关系，下列说法错误的是(B)


A.充电器插在插座上未接手机时，充电器内部有电流通过
B.充电器插在插座上未接手机时，此时充电器相当于电源
C.充电器发热严重是因为电流的热效应
D.分析图像可知，此快速充电器在充电过程中功率的最大值为 $66\ W$

答案： B
