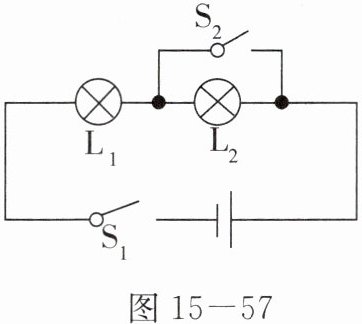

21. 如图 15−57 所示的电路:
(1)当开关 $ S_1 $ 闭合、$ S_2 $ 断开时,电灯
(2)当 $ S_1 $ 和 $ S_2 $ 都闭合时,电灯

(1)当开关 $ S_1 $ 闭合、$ S_2 $ 断开时,电灯
$L_{1}$和$L_{2}$都
会亮,电流由电源 正
极流出,流过 $L_{1}$和$L_{2}$
,最后到达电源的 负
极。(2)当 $ S_1 $ 和 $ S_2 $ 都闭合时,电灯
$L_{1}$
会亮,电灯 $L_{2}$
不亮。
答案:
(1)$L_{1}$和$L_{2}$都 正 $L_{1}$和$L_{2}$ 负
(2)$L_{1}$ $L_{2}$
(1)$L_{1}$和$L_{2}$都 正 $L_{1}$和$L_{2}$ 负
(2)$L_{1}$ $L_{2}$

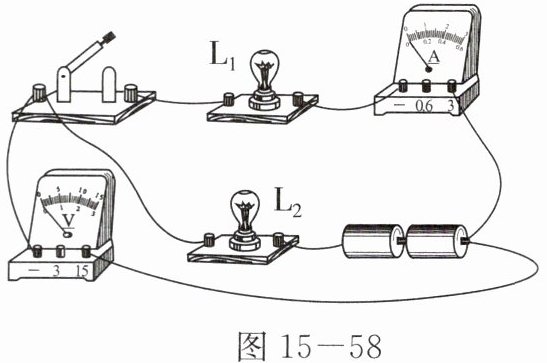

22. 根据图 15−58 所示的实物连接图,在右侧框中画出电路图。

答案:
电路图如下:
电源(电池组)与开关串联,开关后分两支路:
一支路为$L_1$与电流表串联;
另一支路为$L_2$;
两支路并联后与电压表并联(电压表测$L_2$或电源电压均可,因并联电路电压相等)。
用符号表示即:
```
┌───┐
│ 开关│
└───┘
│
├────┐
│ │
┌──┴──┐ ┌┴┐
│$L_1$ │ │$L_2$
│ 与 │ │
│ 电流表│ │
└────────┘
│
┌──┴───┐
│ 电压表 │
└────────┘
```
更规范的电路图为:
电源、开关串联后连接两个并联的支路,一支路$L_1$与电流表串联,另一支路$L_2$,电压表并联在电源或$L_2$两端。
电源(电池组)与开关串联,开关后分两支路:
一支路为$L_1$与电流表串联;
另一支路为$L_2$;
两支路并联后与电压表并联(电压表测$L_2$或电源电压均可,因并联电路电压相等)。
用符号表示即:
```
┌───┐
│ 开关│
└───┘
│
├────┐
│ │
┌──┴──┐ ┌┴┐
│$L_1$ │ │$L_2$
│ 与 │ │
│ 电流表│ │
└────────┘
│
┌──┴───┐
│ 电压表 │
└────────┘
```
更规范的电路图为:
电源、开关串联后连接两个并联的支路,一支路$L_1$与电流表串联,另一支路$L_2$,电压表并联在电源或$L_2$两端。

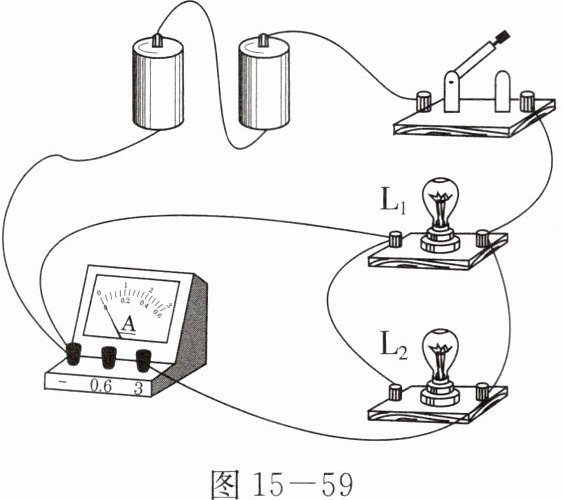

23. 在“用电流表研究并联电路中电流关系”的实验中,小明同学测得干路中电流为 $ 0.5 \, A $,通过灯 $ L_1 $ 的电流是 $ 0.2 \, A $。现要测出通过灯 $ L_2 $ 的电流,由同组的小张同学负责改接电路,小张改接后的电路如图 15−59 所示。
(1)改接后的电路的主要错误:
(2)用笔画线将错误改正过来。
(3)错误改正后,在正确的测量中,若不考虑误差,电灯 $ L_2 $ 的电流应为

(1)改接后的电路的主要错误:
电流表并联在电路中
。(2)用笔画线将错误改正过来。
(3)错误改正后,在正确的测量中,若不考虑误差,电灯 $ L_2 $ 的电流应为
0.3
$ A $。
答案:
(1)电流表并联在电路中
(2)略
(3)0.3
(1)电流表并联在电路中
(2)略
(3)0.3
