《2025年自主学习指导课程与测试九年级物理全一册沪科版》

1. 导体两端的电压是 4 V，通过导体的电流为 0.5 A，导体的电阻是8Ω。若导体两端的电压为 12 V，通过导体的电流为1.5A。

答案： 8　1.5

2. 在一电源电压恒定的电路中，只接入一个阻值为 10 Ω 的电阻时，电路中电流为 0.6 A，则电源电压是6V；若把电阻换成阻值为 20 Ω 的，电路中电流为0.3A。

答案： 6　0.3

3. 在一段电阻不变的导体两端加 20 V 电压时，通过的电流为 1 A；现在把该导体两端的电压变为 10 V，则此时通过该导体的电流和它的电阻分别为(A)

A.0.5 A 20 Ω
B.1 A 20 Ω
C.0.5 A 10 Ω
D.1 A 10 Ω

答案： A

4. 由欧姆定律公式 $ I = \frac{U}{R} $ 变形得 $ R = \frac{U}{I} $。对此，下列说法中正确的是(D)

A.加在导体两端的电压越大，则导体的电阻越大
B.通过导体的电流越大，则导体的电阻越小
C.当导体两端的电压为零时，导体的电阻也为零
D.导体的电阻跟导体两端的电压和通过导体的电流无关

答案： D

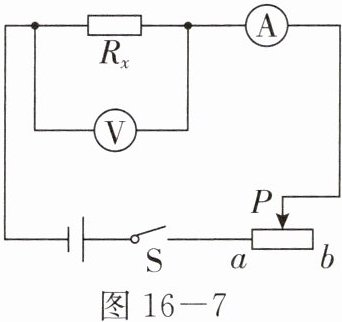

5. 如图 16 - 7 所示电路中，电源两端电压的电压不变，闭合开关 S 后，滑动变阻器的滑片 P 从 a 端向 b 端滑动的过程中(A)

A.电流表、电压表的示数都减小
B.电流表、电压表的示数都增大
C.电流表的示数增大、电压表的示数减小
D.电流表的示数减小、电压表的示数增大

答案： A

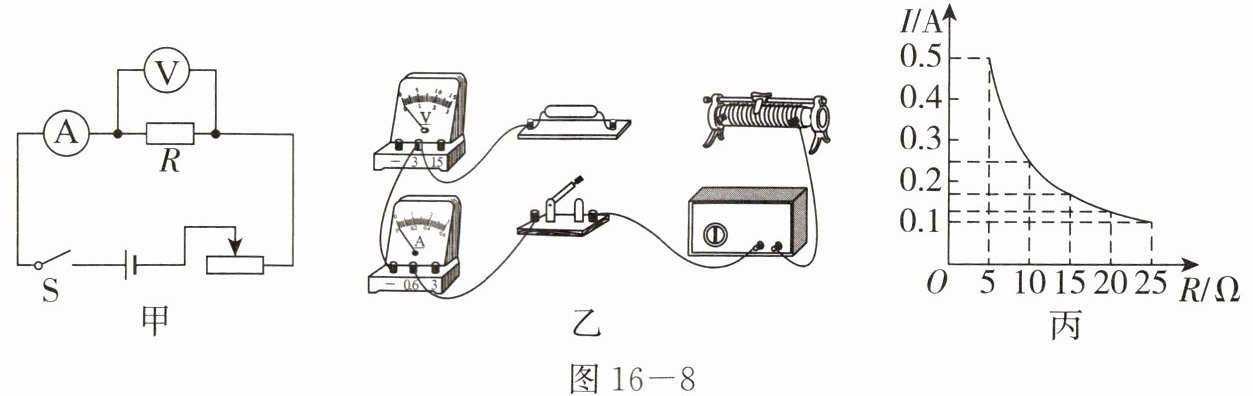

6. 小明利用如图 16 - 8 甲所示的电路探究电流跟电阻的关系。已知电源电压为 6 V 且保持不变，实验用到的电阻值分别为 5 Ω、10 Ω、15 Ω、20 Ω、25 Ω。

(1) 请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
(2) 滑动变阻器除保护电路外，还有控制电阻的电压不变的作用。闭合开关前要将滑动变阻器滑片移到最左(选填“左”或“右”)端。
(3) 实验中多次改变 R 的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流 I 随电阻 R 变化的图像。
① 由图像可以得出结论：保持电压一定时，电流与电阻成反比。
② 上述实验中，小明用 5 Ω 的电阻做完实验后，接下来的操作是断开开关，将滑动变阻器的滑片移到阻值最大处，然后将 10 Ω 的电阻接入电路，闭合开关，移动滑片，使电压表的示数为2.5V，记下电流表的示数。为完成整个实验，应该选取最大阻值不小于35Ω 的滑动变阻器。
(4) 若小明在闭合开关后发现，电流表有示数而电压表无示数，则电路故障可能是R短路。

答案：

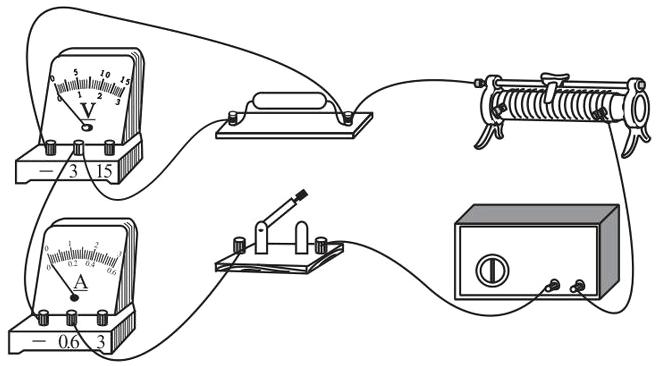

(1)如下图

(2)控制电阻的电压不变　左
(3)①保持电压一定时，电流与电阻成反比　②断开开关　2.5　35　
(4)R短路
