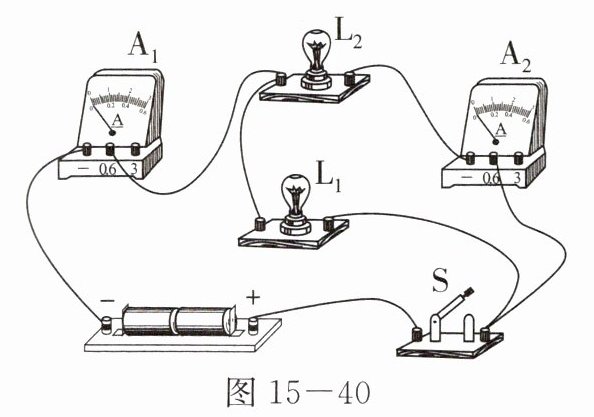

4. 在探究串、并联电路中电流的规律时，做了如图15-40所示的实验。闭合开关后，电流表A₁、A₂的示数分别为0.5A和0.3A，通过小灯泡L₁的电流为0.2A，L₁和L₂两端电压之比是1∶1。

答案： 0.2 1∶1

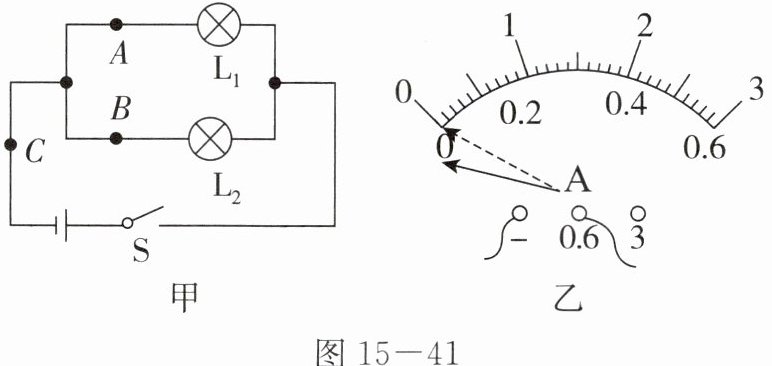

5. 在“探究并联电路电流特点”的实验中，小文和小强两位同学一起合作进行实验，按如图15-41甲所示的实验电路图进行实验。

(1)准备连接电路时，他们首先就连接方法进行了讨论。以下的几个说法中错误的是B。
A. 连接电路时，开关必须断开
B. 连接电路时，必须从电源正极开始
C. 连接电路时，每处接线都必须接牢
D. 连接完毕后要仔细检查电路，确认无误后再闭合开关
(2)他们在规范连接电路时，小文发现电流表的指针偏转如图乙所示，原因是电流表没有调零。
(3)他们处理好问题，重新接好电路后闭合开关，发现两灯泡都亮，由于连线弯曲较乱，一时无法确定是串联还是并联？小文灵机一动，拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的。小文判断的方法是错误(选填“正确”或“错误”)的。

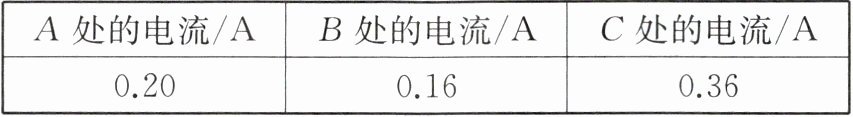

(4)如表所示，经过正确实验操作，得到了A、B、C三处的电流值。

小文根据实验数据分析得出结论：在并联电路中，干路电流等于各支路电流之和。小强提醒小文应该进行多次实验，避免结论的偶然性。下列操作中不能实现这一目的是B。(选填序号字母)
A. 换用规格不同的灯泡进行多次实验
B. 反复断开和闭合开关进行多次实验
C. 换用电压不同的电源进行多次实验

答案：
(1)B
(2)电流表没有调零
(3)错误
(4)B
