6. 两个电阻 $ R_1 = 10 \Omega $，$ R_2 = 30 \Omega $，串联后接在电源两端，等效电阻是40 $ \Omega $，通过的电流之比为1∶1，电压之比为1∶3。

答案： 40 1∶1 1∶3

7. 将阻值为 $ R_1 = 80 \Omega $、$ R_2 = 20 \Omega $ 的两个电阻并联接入电路中，闭合开关，则电阻 $ R_1 $、$ R_2 $ 两端的电压之比 $ U_1 : U_2 = $1∶1，流过它们的电流之比 $ I_1 : I_2 = $1∶4。

答案： 1∶1 1∶4

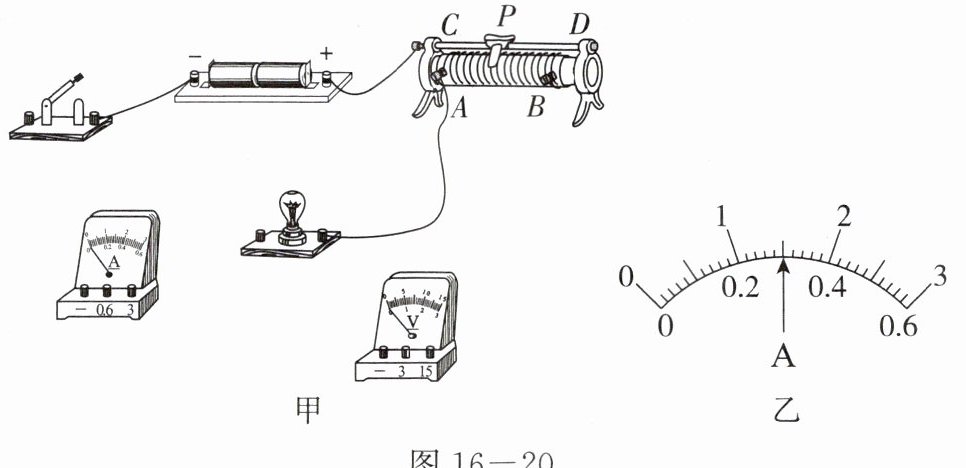

1. 图 16 - 20 中的甲图是小明同学在“测量小灯泡电阻”的实验中所连接的实物图，灯泡的额定电压是 $ 2.5 V $，电阻约为 $ 9 \Omega $。

(1)请你帮助小明将电流表、电压表正确连入电路。
(2)在闭合开关前，应将滑片放在B(选填“A”或“B”)端。
(3)正确连入电路后，闭合开关，发现电流表无示数，电压表有示数，该故障的原因可能是灯泡开路。
(4)故障排除后，调节滑动变阻器，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡此时的电阻是8.3 $ \Omega $。
(5)小明分别测出了灯泡在暗、亮、很亮三种情况下灯泡的电阻值，发现阻值不相等，他检查操作过程无失误。请你帮助小明分析造成这种结果的原因：灯的电阻随温度的变化而变化。

答案：

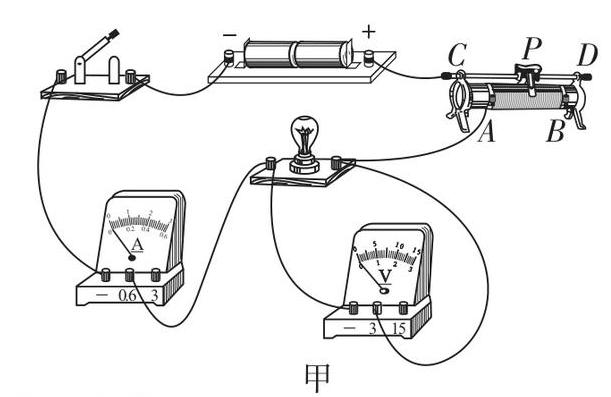

(1)如右图

(2)B
(3)灯泡开路
(4)8.3
(5)灯的电阻随温度的变化而变化

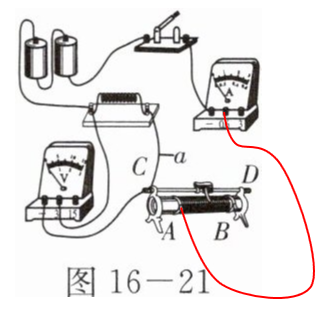

2. 图 16 - 21 是用“伏安法”测电阻的实验，所用滑动变阻器的规格是“$ 20 \Omega \ 1 A $”，电源为两节新干电池，待测电阻 $ R_x $ 的阻值约为 $ 10 \Omega $。
(1)用笔画线代替导线在图 16 - 21 中完成实物电路连接，要求滑动变阻器的滑片向 $ B $ 端滑动时连入电路的电阻变大。

(2)正确连接电路后，若图 16 - 21 中导线 $ a $ 内部开路，其余均完好，闭合开关，观察两只电表的示数，发现电压表有示数，电流表无示数。(均选填“有”或“无”)

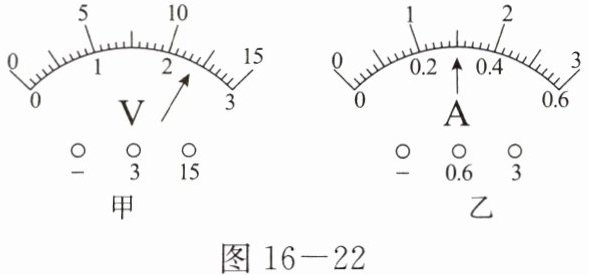

(3)排除故障后，移动滑动变阻器的滑片到某一位置，电压表和电流表的示数如图 16 - 22 所示，则 $ R_x $ 为8 $ \Omega $。

答案：

(1)

(2)有 无
(3)8
