6. 将规格都是“$220V150W$”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是(C)

A.三个用电器均能将电能全部转化为内能
B.根据 $R = \frac{U^{2}}{P}$ 可计算出三个用电器的电阻相等
C.三个用电器消耗的电能一样多
D.三个用电器产生的热量相等

答案： C

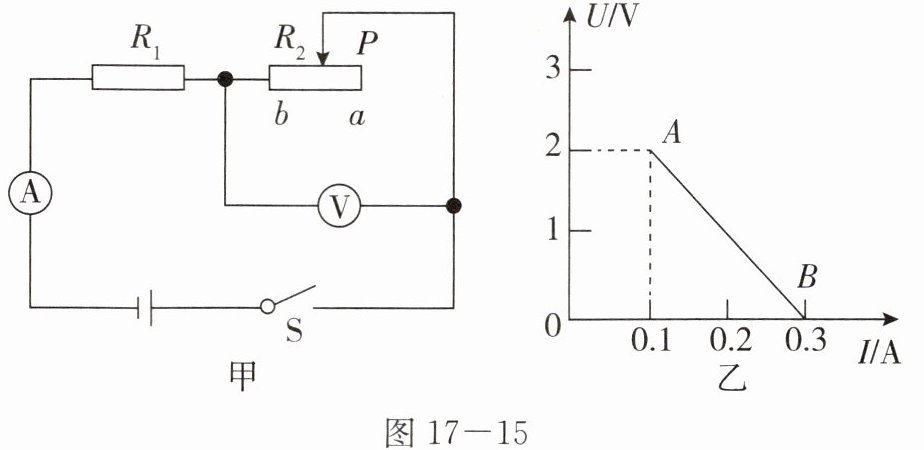

1. 如图 $17 - 15$ 甲所示，电源电压 $U = 3V$ 保持不变，闭合开关 $S$，滑动变阻器滑片 $P$ 从 $a$ 端移到 $b$ 端，两电表示数变化关系如图乙中线段表示，则滑动变阻器的最大阻值为20；当滑片 $P$ 在 $b$ 端时，电阻在 $2min$ 产生的热量108J。

答案： 20　108

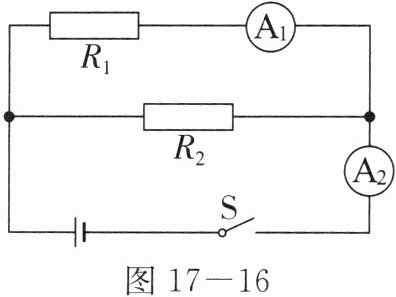

2. 如图 $17 - 16$ 所示，电源电压为 $9V$ 且保持不变。闭合开关后，电流表 $A_{1}$ 的示数为 $0.4A$，电阻 $R_{2} = 15\Omega$。求：

（1）电流表 $A_{2}$ 的示数；
（2）$1$ 分钟内，电阻 $R_{2}$ 上产生的热量。

答案： 2.解:由题可知,$R_{1}$、$R_{2}$并联,电流表$A_{1}$测量通过$R_{1}$的电流,电流表$A_{2}$测量干路中电流。
(1)由并联电路的电压特点可知,$R_{2}$两端的电压$U_{2}=U=9\ V$,通过$R_{2}$的电流$I_{2}=U_{2}/R_{2}=9\ V/15\ \Omega=0.6\ A$。根据并联电路的电流特点可知,干路中电流即电流表$A_{2}$的示数$I=I_{1}+I_{2}=0.4\ A+0.6\ A=1\ A$。
(2)1分钟内,电阻$R_{2}$上产生的热量$Q_{2}=I_{2}^{2}R_{2}t=(0.6\ A)^{2}×15\ \Omega×1×60\ s=324\ J$。
