《2025年自主学习指导课程与测试九年级物理全一册沪科版》

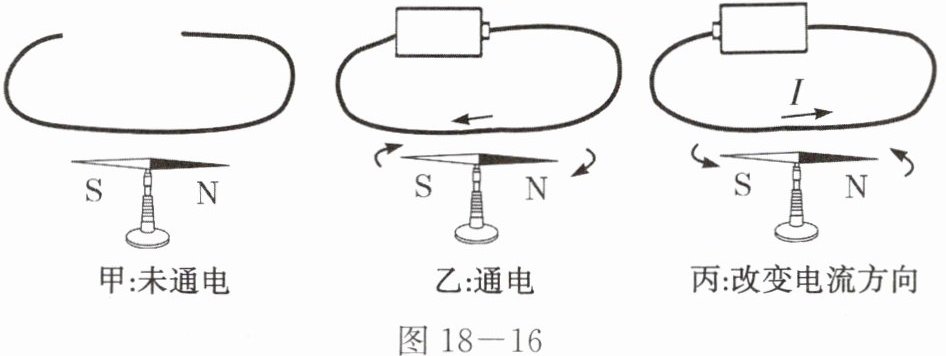

3. 小明利用如图 18 - 16 所示装置研究电和磁的关系。请仔细观察图中的装置、操作及现象，然后归纳得出初步结论：

(1)比较甲、乙两图可知通电导体周围存在着磁场。
(2)比较乙、丙两图可知通电导体周围的磁场方向与导体中的电流方向有关。

答案： 3.
(1)通电导体周围存在着磁场
(2)通电导体周围的磁场方向与导体中的电流方向有关

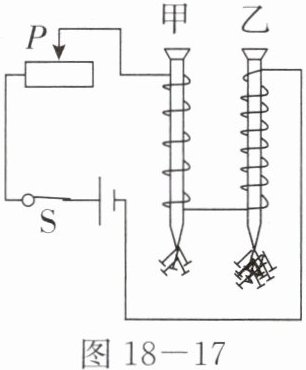

4. (多选)为探究“电磁铁磁性强弱与哪些因素有关”，实验小组连接了如图 18 - 17 所示的实验电路，开关 S 闭合，下列说法正确的是(ACD)


A.大头针的下端散开是因为磁化后同名磁极相互排斥
B.比较甲、乙吸引大头针的数量，可得出电磁铁的磁性强弱与电流大小的关系
C.向左调节滑动变阻器的滑片，甲、乙吸引大头针的个数均会增多
D.本实验应用的研究方法有转换法、比较法、控制变量法

答案： 4.ACD

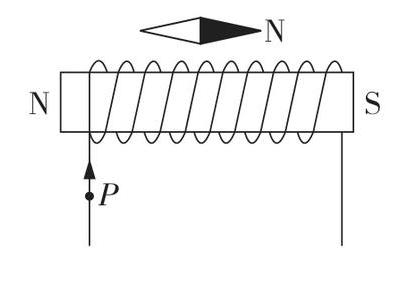

5. 如图 18 - 18 所示，请根据小磁针静止时的指向画出 P 点的电流方向并标出螺线管的 N 极。

答案：
5.如右图

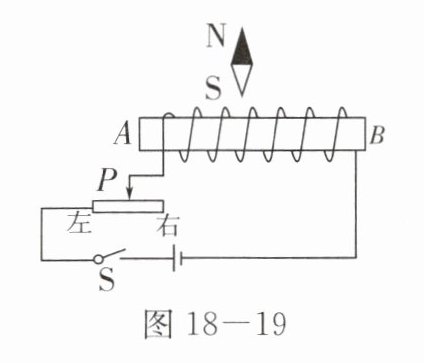

6. 在一次实验中，小红连接了如图 18 - 19 所示的电路。电磁铁 AB 正上方放有一小磁针。闭合开关，下列说法正确的是(B)


A.电磁铁 A 端为 S 极
B.小磁针极 N 指向为水平向右
C.若滑动阻器的滑片 P 向右移动，电磁铁的磁性增强
D.移动滑动阻器的滑片 P，不影响电磁铁的磁性强弱

答案： 6.B
