《2025年自主学习指导课程与测试九年级物理全一册沪科版》

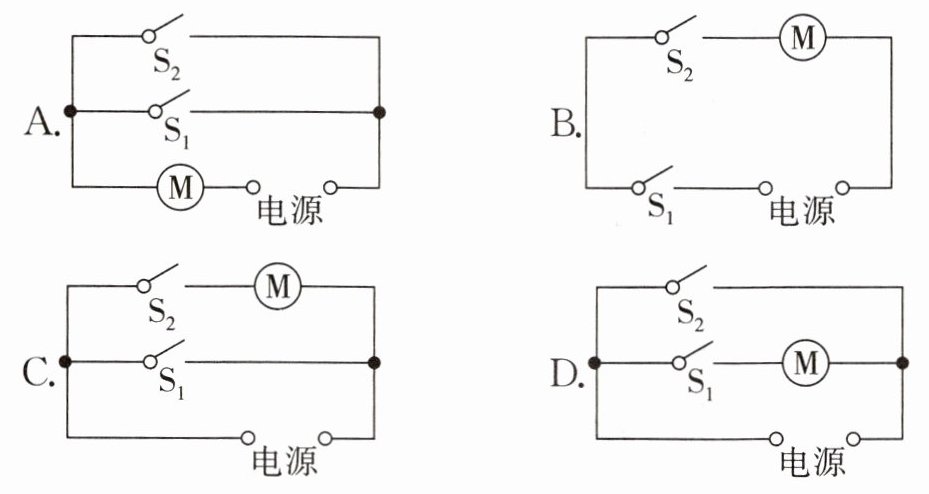

1. 中国高铁技术世界领先，给人们的出行带来了极大的便利。乘客进站时，需同时通过身份证验证(相当于闭合 $ S_1 $)和人脸识别(相当于闭合 $ S_2 $)，方可开启闸机 $ M $，下列电路设计符合要求的是(B)


A.
B.
C.
D.

答案： B

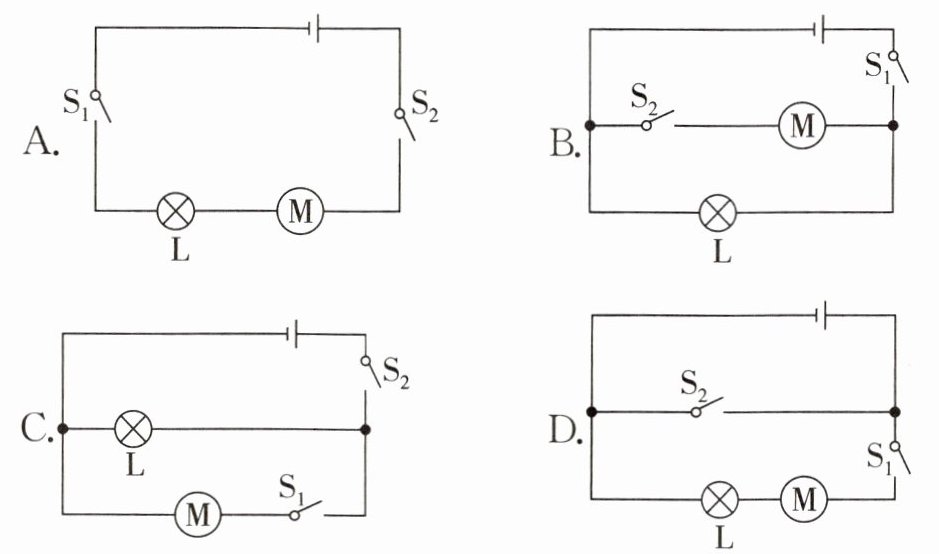

2. 如图 15 - 11 是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关 $ S_1 $ 闭合时指示灯 $ L $ 亮起，独轮车处于待机状态，再当人站在独轮车上时开关 $ S_2 $ 自动闭合，电动机 $ M $ 才能启动，开始运动。下列电路设计符合上述要求的是(B)


A.
B.
C.
D.

答案： B

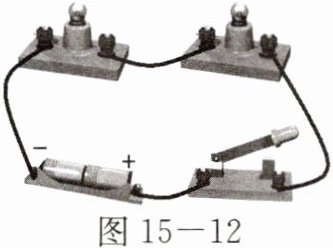

3. （1）画出图 15 - 12 所示实物电路的电路图。

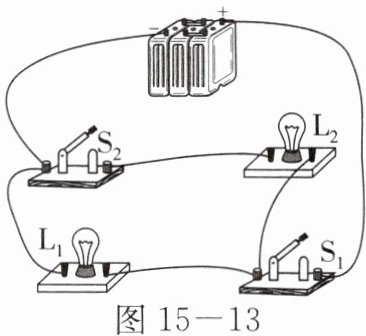

（2）画出图 15 - 13 所示的并联电路的电路图。

答案：

(1)略

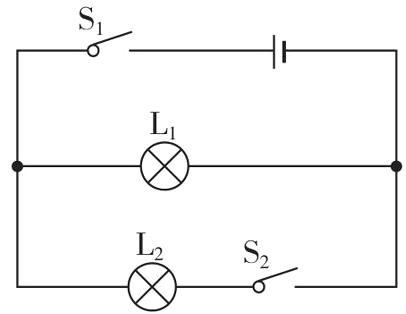

(2)
