《2025年自主学习指导课程与测试九年级物理全一册沪科版》

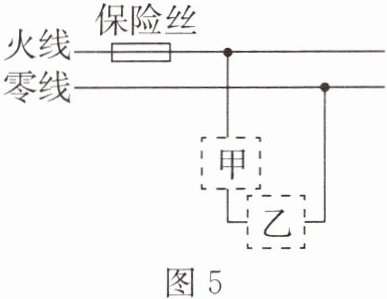

12. 某家庭电路的部分电路如图5所示,其中甲、乙两处分别装用电器和开关。对此电路,下列说法正确的是(C)


A.火线上的保险丝应该改装到零线上
B.甲处应装用电器,乙处应装开关
C.当用电器增多时,通过保险丝的电流就增大
D.当保险丝熔断后,可以用铜丝代替

答案： C

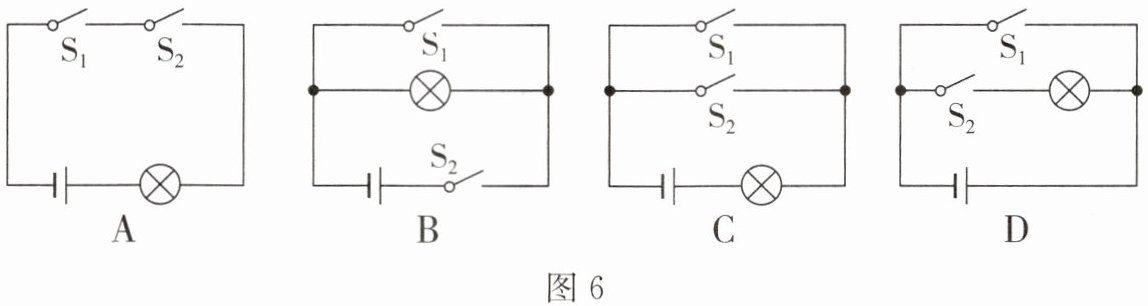

13. 校园有前后两道门,为了加强校内安全,学校给值班室安上了指示灯,只有当两道门都关上时(关上一道门相当于闭合一个开关),值班室内的指示灯才会发光。如图6所示,电路中符合要求的是(A)

答案： A

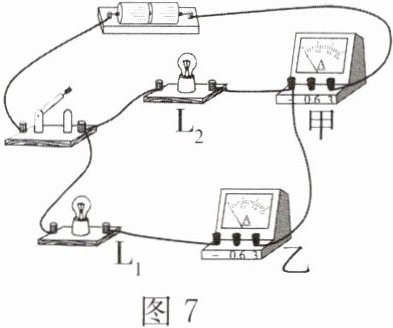

14. 图7所示的实物电路中,当开关闭合时,甲电流表的示数为0.5A,乙电流表的示数为0.2A。下列判断正确的是(B)


A.通过灯L₁的电流为0.5A
B.通过灯L₂的电流为0.3A
C.通过灯L₂的电流为0.7A
D.通过灯L₁的电流为0.3A

答案： B

15. 关于热机,下列说法中错误的是(A)

A.通过技术改进,可以使热机的效率达到100%
B.减少城市热岛效应的措施之一就是倡导绿色出行
C.用水而不用其他循环物质降低热机的温度,主要是利用水的比热容大的特性
D.严冬,晚上把热机水箱中的水放出,是防止气温降低时水凝固而胀坏水箱

答案： A
