《2025年自主学习指导课程与测试九年级物理全一册沪科版》

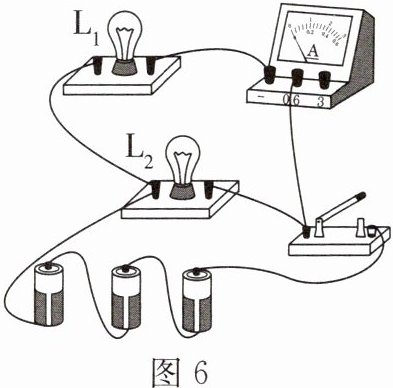

12. 如图 6 所示电路,闭合开关,以下判断正确的是(B)

A.灯 L₁、L₂串联
B.电流表测灯 L₁电流
C.电流表测灯 L₂电流
D.电流表测总电流

答案： B

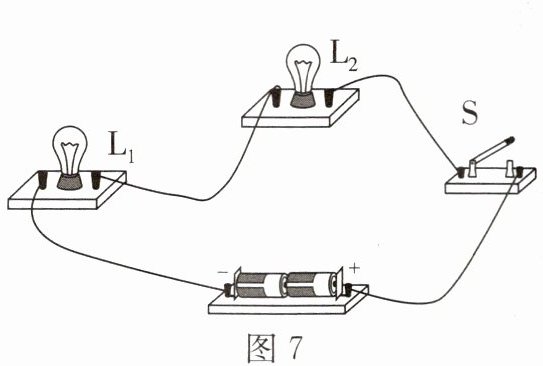

13. 在如图 7 所示的电路中,闭合开关,一灯较亮,一灯较暗。下列说法正确的是(A)

A.电流一样大
B.较暗的灯中电流较大
C.较亮的灯中电流较大
D.条件不足无法判断

答案： A

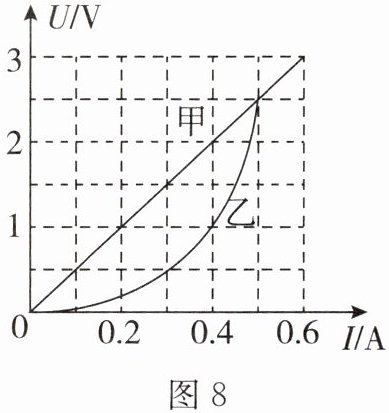

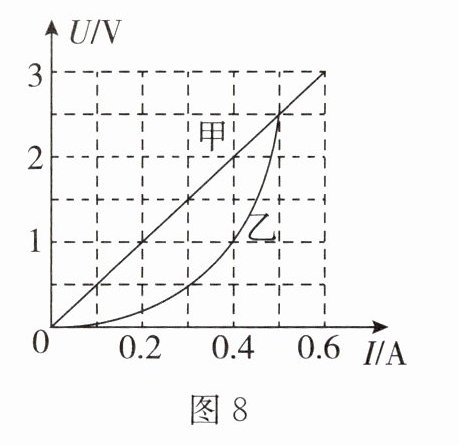

14. 如图 8 是电阻甲和乙的 I-U 图像,小明对图像信息作出的下列判断,正确的是(C)


A.当甲两端电压为 0.5 V 时,通过它的电流为 0.3 A
B.当乙两端电压为 2.5 V 时,其电阻值为 10 Ω
C.将甲和乙串联,若电流为 0.3 A,则它们两端的电压为 2 V
D.将甲和乙并联,若电压为 1 V,则它们的干路电流为 0.4 A

答案： C

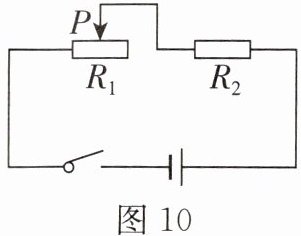

15. 图 9 所示是简易坐位体前屈测试仪的测试示意图,图 10 所示为测试仪简化原理图。在测试中,测试的同学向前推动测试仪的滑块,实际上是向右推动图 10 中的滑动变阻器的滑片。在电路中连接一电表来反映测试者的成绩,电表示数越大,成绩越好。应(电源电压不变,R₂阻值不变)(A)



A.用电压表与变阻器并联
B.用电压表与定值电阻并联
C.用电流表串联在电路中
D.用电流表与定值电阻并联

答案： A
