《2025年自主学习指导课程与测试九年级物理全一册沪科版》

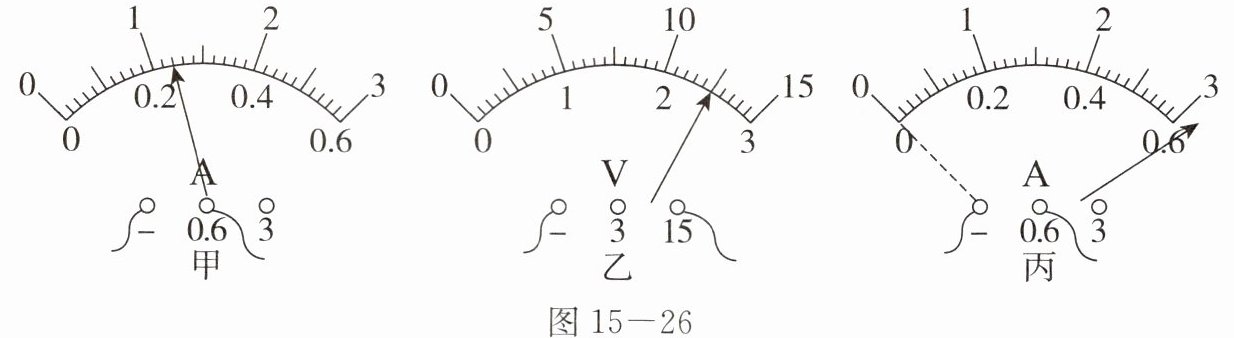

1. 图15-26甲所示电流表的示数是0.24A，图15-26乙所示电压表的示数是12.5V；若在某次测量中出现图15-26丙所示情形，其原因可能是电流表的量程选小了。

答案： 0.24 12.5 电流表的量程选小了

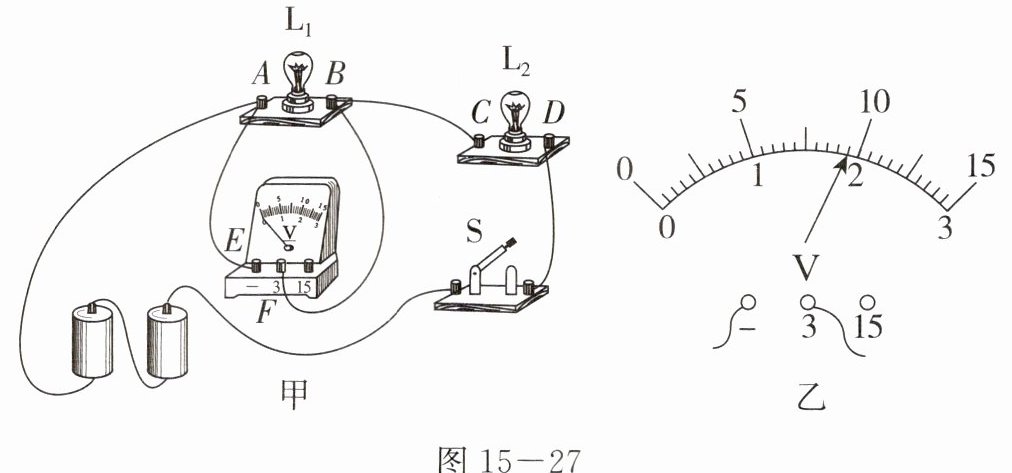

2. 小明同学用如图15-27甲所示的电路探究串联电路电压特点，某次测量时，电压表的示数如图乙所示，此时灯L₁两端的电压为1.9V；小明同学在测量了灯L₁两端的电压后，断开开关S，然后将导线AE的A端松开，接到D接线柱上，这样不能(选填“能”或“不能”)测量灯L₂两端的电压。

答案： 1.9 不能

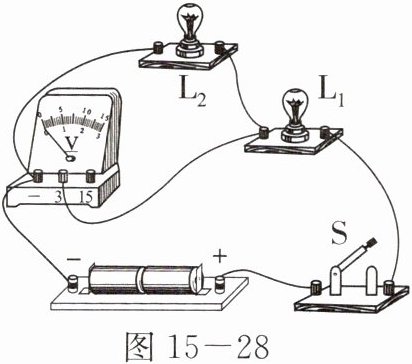

3. 如图15-28所示电路，闭合开关，下列分析正确的是(C)

A.L₁、L₂并联，电压表测L₂的电压
B.L₁、L₂串联，电压表测电源电压
C.若L₂开路，则电压表示数不为零
D.若L₁短路，则电压表示数为零

答案： C
