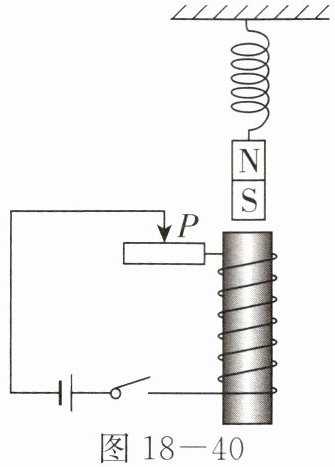

10. 如图 18 - 40 所示，闭合开关，条形磁体静止后，将滑动变阻器的滑片 P 从右向左滑动的过程中，下列说法正确的是(B)

A.弹簧将伸长
B.弹簧将缩短
C.弹簧先伸长后缩短
D.弹簧长度不变

答案： B

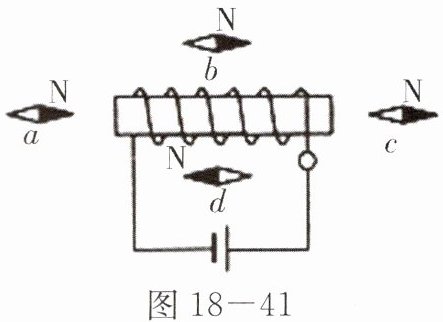

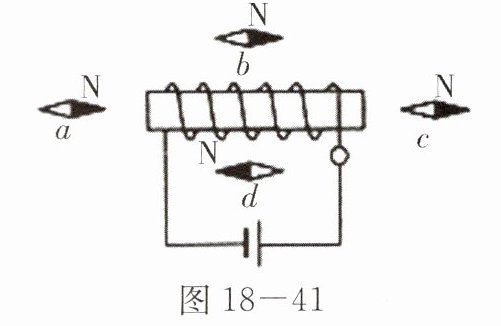

11. 如图 18 - 41 所示，通电螺线管周围的小磁针静止时，N 极指向正确的是(B)


A.a 磁针
B.b 磁针
C.c 磁针
D.d 磁针

答案： B

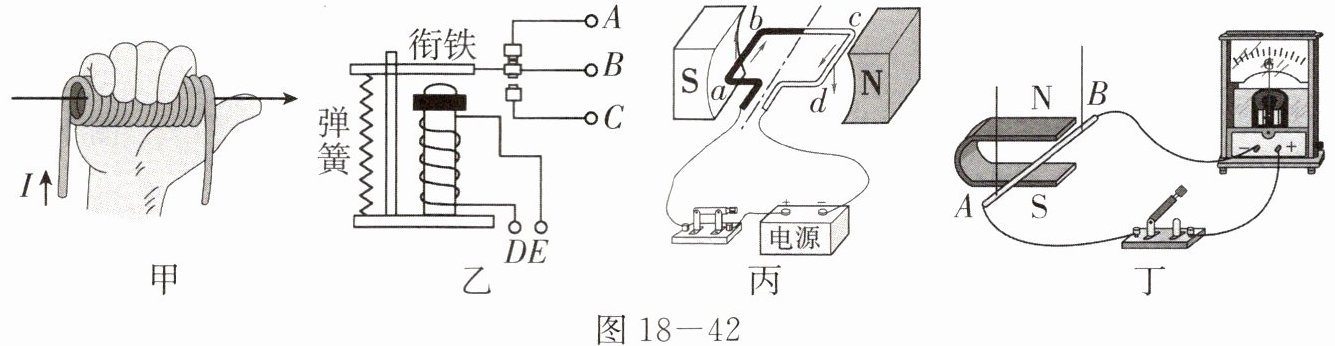

12. (多选)图 18 - 42 中有关电与磁的描述，正确的是(AB)

A.甲图：根据安培定则，大拇指所指的那端为通电螺线管的 N 极
B.乙图：电磁继电器就是用电磁铁控制工作电路的一种开关
C.丙图：通电线圈在磁场中受力转动，是发电机的工作原理
D.丁图：导体 AB 上下往复运动，电流表的指针会左右摆动

答案： AB

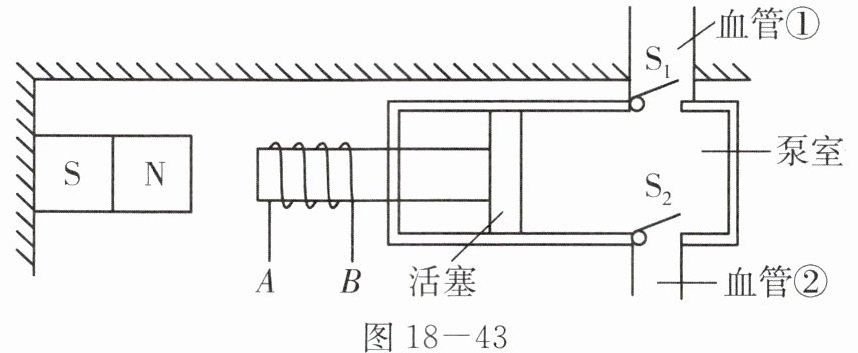

13. (多选)人工心脏泵可短时间代替心脏工作，其结构如图 18 - 43 所示，线圈 AB 固定在活塞的柄上，泵室通过单向阀门与血管相通。阀门 S₁ 只能向泵室外侧开启，阀门 S₂ 只能向泵室内侧开启。人工心脏泵工作时，以下说法正确的是(ABC)

A.线圈 AB 中应通入方向周期性改变的电流
B.电流从线圈 A 端流入时，磁铁吸引活塞柄
C.电流从线圈 B 端流入时，血液流出泵室
D.人工心脏泵每分钟“跳动”的次数由线圈中电流的大小决定

答案： ABC
