《2025年自主学习指导课程与测试九年级物理全一册沪科版》

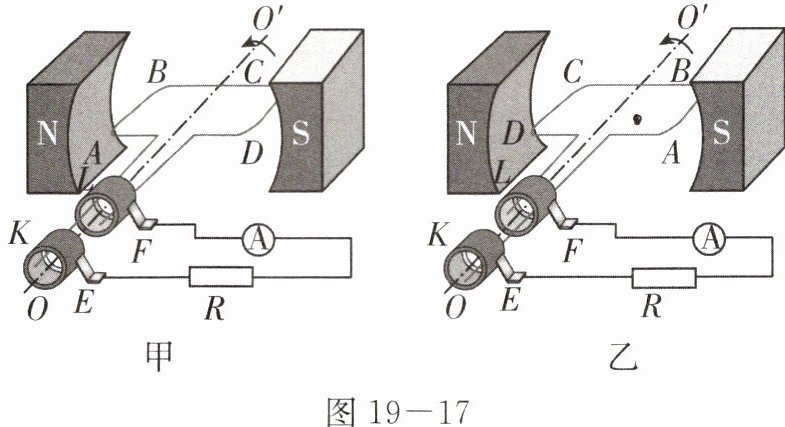

4.如图19-17所示为交流发电机的工作原理图。当发电机的线圈ABCD绕转轴OO'逆时针转动时，在图甲中此时线圈的AB边中的电流方向为从B→A。下列说法正确的是(D)


A.图甲中线圈AB的感应电流方向与图乙AB中感应电流方向相同
B.在图乙位置处，导线AB和CD中产生的感应电流方向相同
C.线圈ABCD在图甲、图乙位置处，线圈不会受到磁场力的作用
D.图甲和图乙位置处，CD边受到的磁场的力方向相反

答案： D

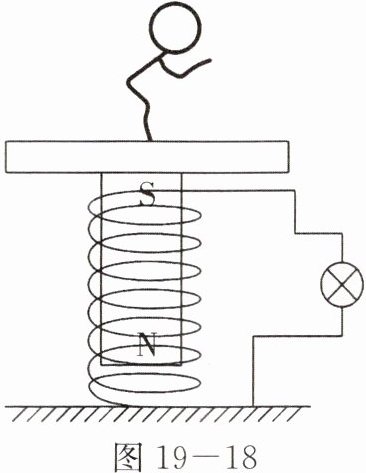

5.小明同学学完电与磁的相关知识后，自己动手制作了如图19-18所示的装置，用手按压小人使小人在平板上往复跳动，小灯泡便会一闪一闪。

(1)小人在平板上往复跳动时，固定在地面上的弹簧线圈做切割磁感线运动，电路中产生感应电流，小灯泡发光。
(2)随着小人的上下往复运动，线圈产生电流的方向会(填“会”或“不会”)发生变化。
(3)此过程中的能量转化为机械能转化为电能，应用此实验原理可制成发电机(填“电磁铁”“发电机”或“电动机”)。

答案：
(1)切割磁感线 感应电流 （2)会 （3)机械 发电机
