《2025年自主学习指导课程与测试九年级物理全一册沪科版》

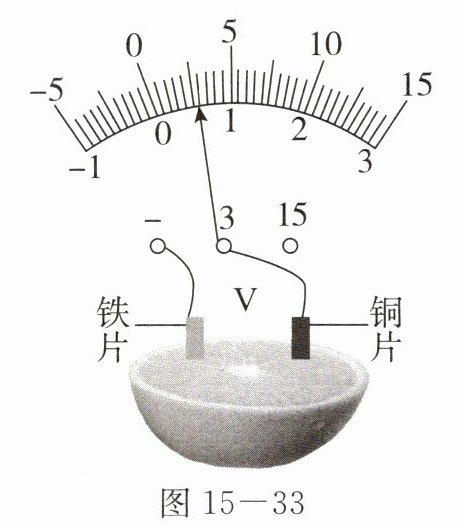

6. 如图15-33所示，把铜片、铁片插入橙子中，制成一个水果电池，该水果电池的正极是铜片(选填“铁片”或“铜片”)；为获得更高的电压，可以将多个水果电池串联(选填“串联”或“并联”)。

答案： 铜片 串联

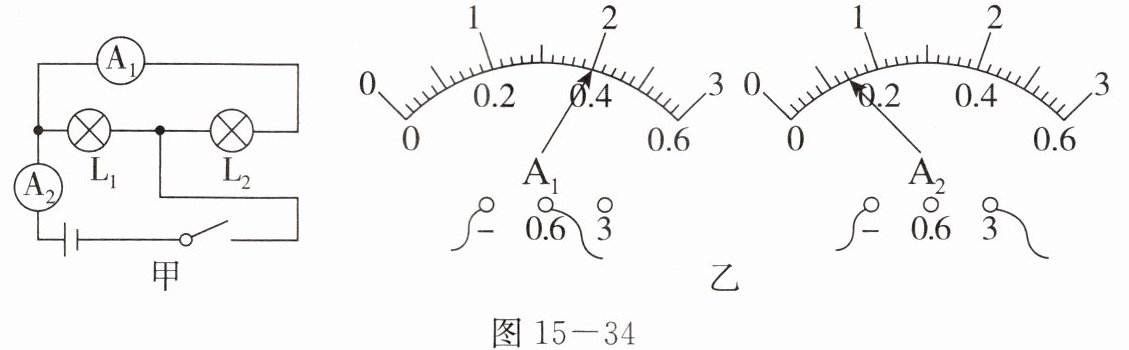

7. 如图甲所示的电路，电源电压恒为3V，当开关闭合时灯L₁、L₂都发光，两电流表的指针的位置如图乙所示。此时两灯是并联(选填“串联”或“并联”)的，灯L₁两端的电压为3V，通过灯L₂的电流为0.4A。

答案： 并联 3 0.4

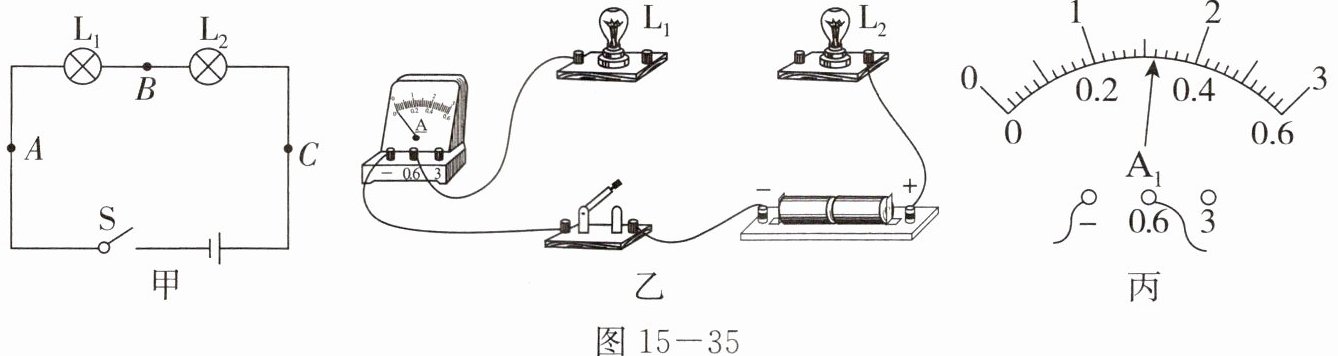

8. 小明用如图15-35甲所示的电路探究串联电路的电流特点，用同一个电流表分别接在A、B、C三处去测量电流。

(1)现要测量A点的电流，请根据图甲的电路图，把图乙实物图连接完整。
(2)连接实物电路时，开关应处于状态。第1次实验时，小明依次测量A、B和C三处的电流，并记录在表中，C点的电流表示数如图丙所示，为A。

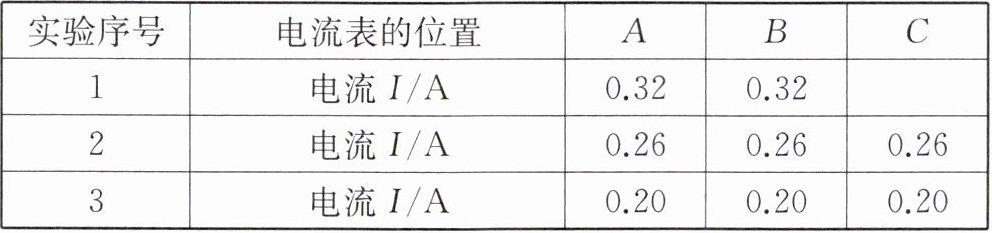

(3)换用不同电池完成测量后，记录数据如表所示，分析数据可得：串联电路中电流。

(4)为使结论更具备普遍性，下一步最好选择与原来规格(选填“相同”或“不相同”)的灯泡进行实验。
(5)通过实验，小明猜想灯泡靠近电源正极的远近会影响灯泡亮度。为验证猜想以下方案可行的是(填字母序号)。
A. 开关与电流表位置互换
B. 两灯泡位置互换

答案：

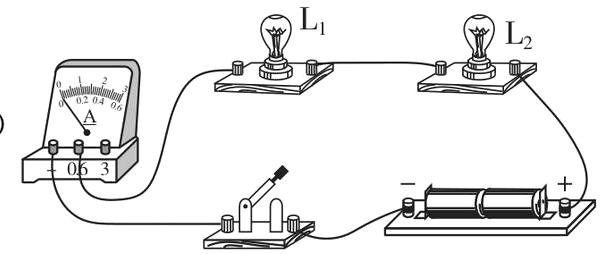

(1)
(2)断开 0.32
(3)处处相等
(4)不相同
(5)B
