《2025年自主学习指导课程与测试九年级物理全一册沪科版》

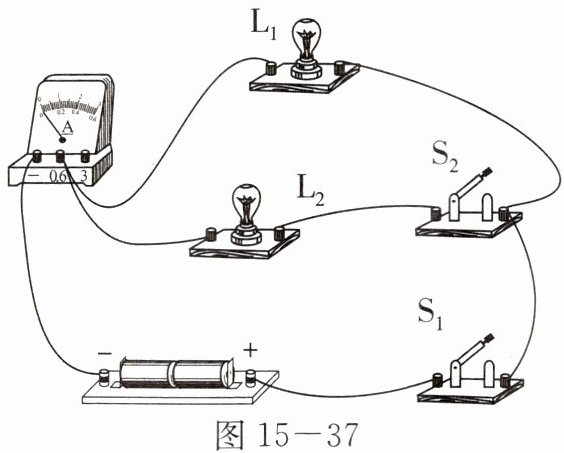

1. 如图15-37，电源电压不变。闭合开关S₁和S₂，小灯泡L₁和L₂均正常发光，电流表有示数。下列分析正确的是(B)

A.闭合开关S₁和S₂时，灯泡L₁和L₂是串联的
B.若只断开开关S₂，则此时电流表示数会变小
C.若只闭合开关S₂，电路中只有小灯泡L₂发光
D.若L₁比L₂亮，则灯泡L₁两端电压比L₂的大

答案： B

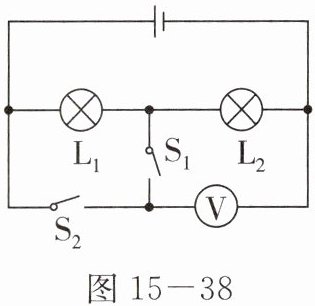

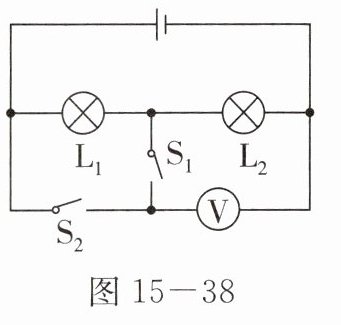

2. 如图15-38所示，当开关S₁接通，S₂断开时，电压表的示数为2V，若再闭合开关S₂，电压表读数为5V。则当S₁、S₂均断开时，小灯泡L₁和L₂两端的电压分别为(D)


A.2V 5V
B.2V 3V
C.5V 7V
D.3V 2V

答案： D

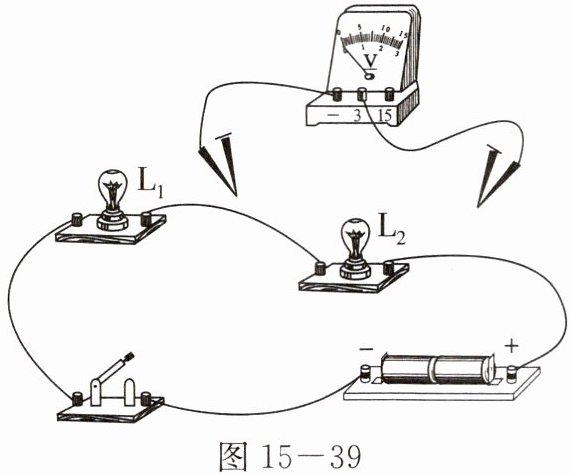

3. 如图15-39所示，闭合开关，灯L₁、L₂均不亮，小华用电压表去判断电路故障，当他将电压表接在L₁两端时，电压表无示数；当他将电压表接在L₂两端时，电压表有示数。由此可以判断(B)

A.灯L₁开路
B.灯L₂开路
C.灯L₁短路
D.灯L₂短路

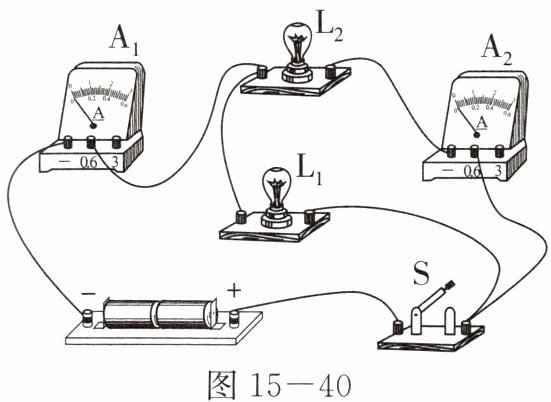

答案： B
