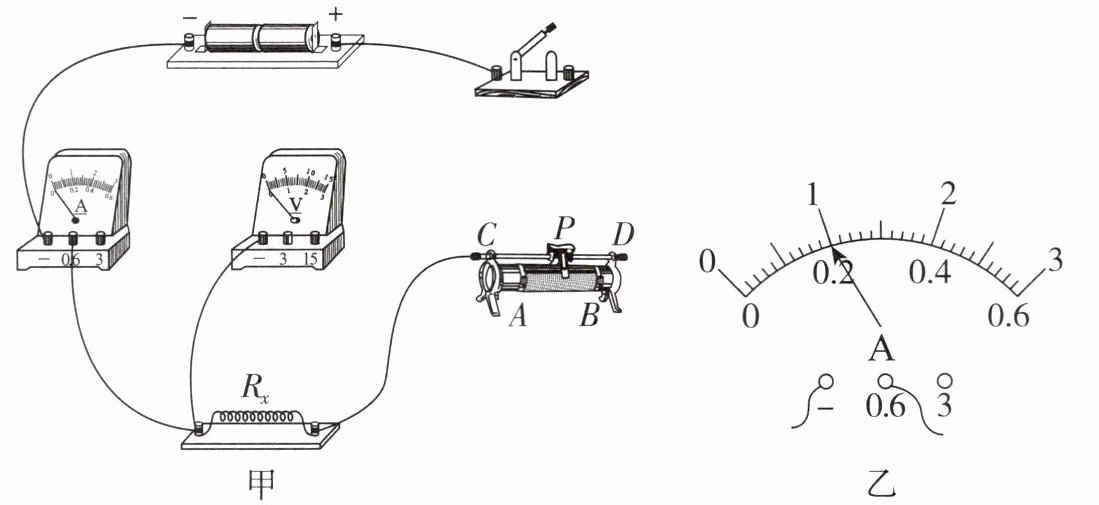

16. 小军用如图16-44甲所示的电路测量未知电阻R_x的阻值。


(1) 请用笔画线代替导线，将电路连接完整。要求：滑动变阻器的滑片向右滑动时，电压表的示数变小。(导线不允许交叉)
(2) 小军完成电路连接后，将滑片P移到某处时，电压表示数为2V，电流表示数如图乙，此时流过待测电阻的电流为0.2A，计算可知R_x的阻值为10Ω。

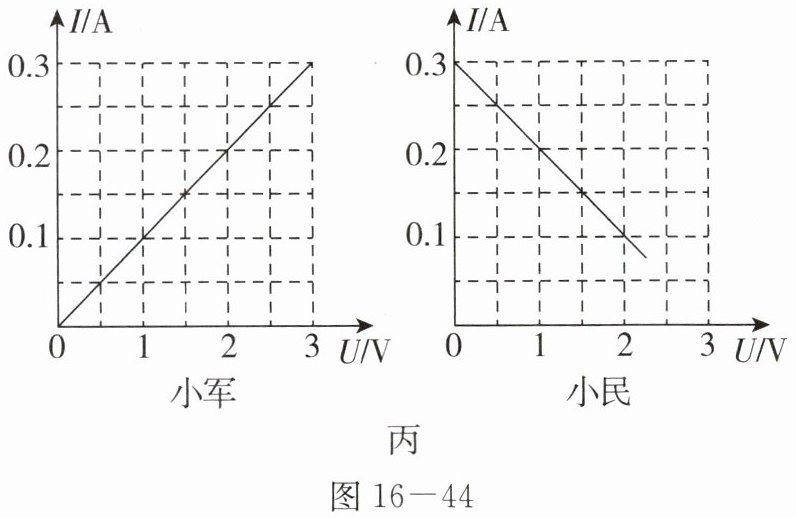

(3) 小民使用和小军完全相同的器材重新连接电路后进行实验，他根据自己的实验数据绘制了图丙的I-U图像，发现和小军所绘制的I-U图像不同。经过对比电路连接发现，这是由于两人电路中电压表的连接位置不同所造成的。
(4) 在完成对R_x阻值的测量后，小民想继续测一下常见小灯泡正常发光时的电阻有多大。于是他找来一个小灯泡重新连接电路，在连接好最后一根导线时，灯泡立即发出耀眼的光随即熄灭。他的操作中有哪些不当之处？①连接电路时开关没有断开；②闭合开关前，没有将滑动变阻器的滑片调到阻值最大的位置。

答案：
(1)略
(2)0.2 10
(3)电压表
(4)①连接电路时开关没有断开；②闭合开关前，没有将滑动变阻器的滑片调到阻值最大的位置
