《2025年自主学习指导课程与测试九年级物理全一册沪科版》

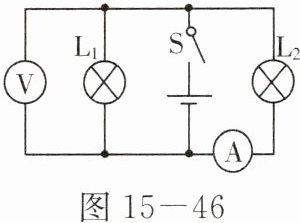

6. 如图 15−46 所示电路，电源电压不变，闭合开关 $ S $，两灯均发光。一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变。出现这一现象的原因可能是(A)

A.灯 $ L_1 $ 开路
B.灯 $ L_2 $ 开路
C.灯 $ L_1 $ 短路
D.灯 $ L_2 $ 短路

答案： A

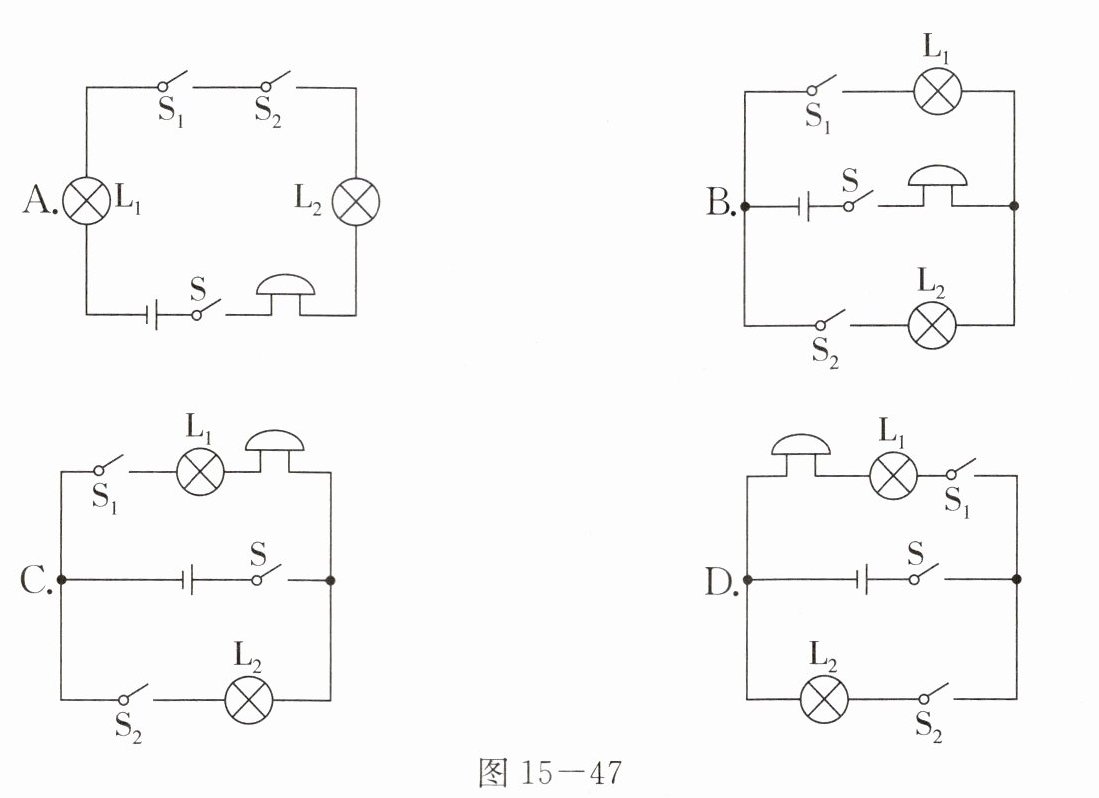

7. 某电动车上装有转向灯和蜂鸣器，启动电动车后(相当于闭合开关 $ S $)，开关拨至“左”时(相当于闭合开关 $ S_1 $)，左转向灯 $ L_1 $ 亮同时蜂鸣器响；开关拨至“右”时(相当于闭合开关 $ S_2 $)，右转向灯 $ L_2 $ 亮同时蜂鸣器响。图 15−47 电路设计中最合理且符合实际的是(B)

答案： B

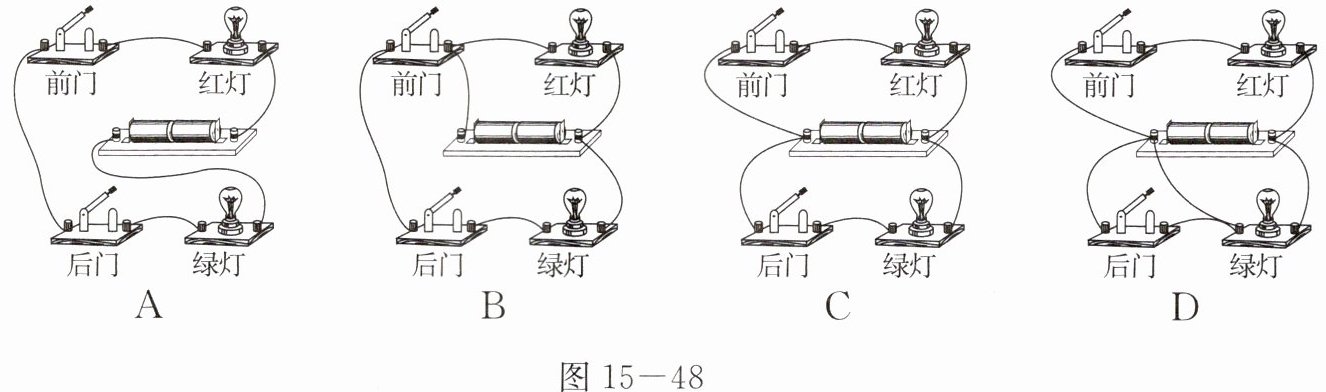

8. 小雨学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图 15−48 中的电路符合要求的是(C)

A.
B.
C.
D.

答案： C
