6. 小明同学测量额定电压为 2.5 V 小灯泡的额定功率，下列说法错误的是(B)

A.闭合开关前，滑片应滑到阻值最大处
B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C.当电压表示数为 2.5 V 时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D.实验还可得知，小灯泡的实际功率越大，小灯泡越亮

答案： B

7. 在“测量小灯泡的电功率”实验中，小华准备了以下器材：电源、标有“2.5 V”的小灯泡、电流表、电压表、滑动变阻器、开关、导线若干。

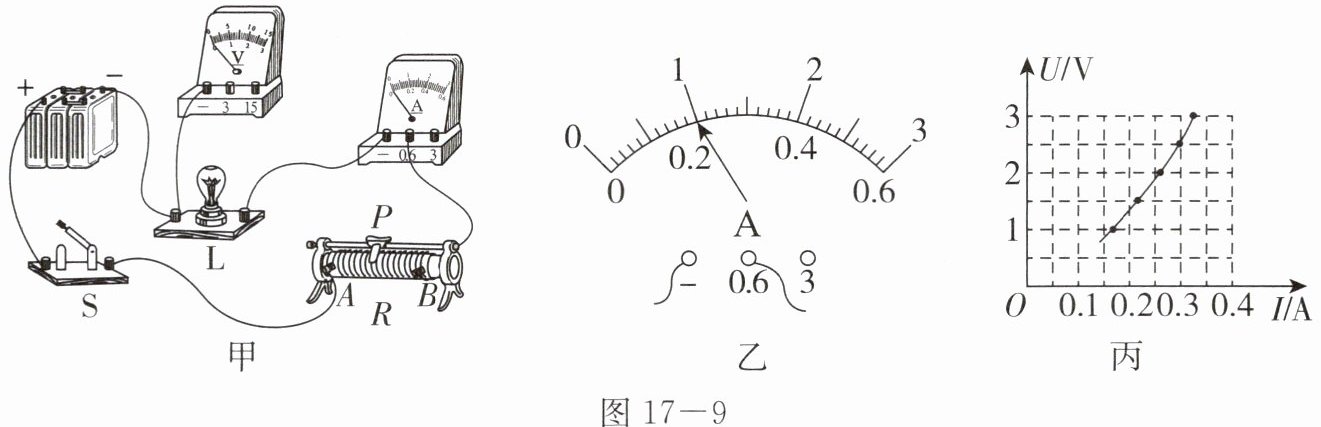

(1) 如图 17 - 9 甲，请用笔画线代替导线，正确连接电路。
(2) 在开关 S 闭合前，应将滑片 P 移到B(填“A”或“B”)端。
(3) 闭合开关 S，发现小灯泡不亮，电流表有示数，电压表无示数，该电路故障可能是小灯泡短路。
(4) 排除故障后，闭合开关 S，移动滑片 P，同时眼睛要观察电压表的示数，直到示数为2.5V 时，小灯泡正常发光，记录电压表和电流表示数。
(5) 继续移动滑片 P，让电压表示数低于 2.5 V，某时刻电流表示数如图乙为0.2A，观察小灯泡亮度并记录电表示数；继续缓慢移动滑片 P，让电压表示数高出 2.5 V 少许，观察小灯泡亮度并记录电表示数。小华根据所有实验数据作出了小灯泡的 U - I 图像，如图丙，则小灯泡额定功率为0.75W。
(6) 根据小灯泡 U - I 图像和亮度变化，还可以发现小灯泡的电阻随温度的变化而变化。

答案：
(1)（图略）
(2)B
(3)短路
(4)电压；2.5
(5)0.2；0.75
(6)小灯泡的电阻随温度的变化而变化
