32. 用“伏安法”测量一只小灯泡的电阻。

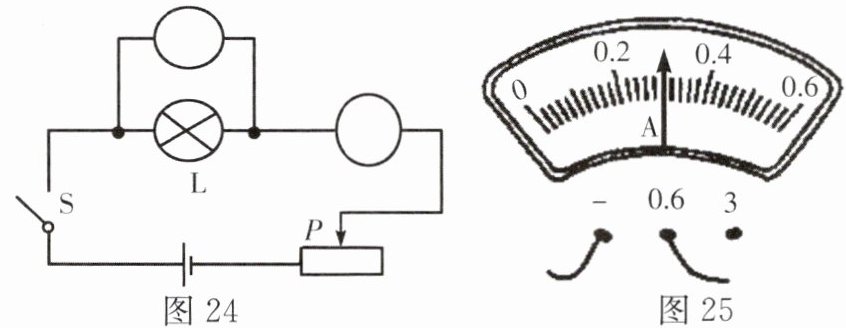

(1) 图 24 是实验电路图,图上的圆圈表示电表,请在圆圈内填入相应的字母。
(2) 某实验小组通过改变灯泡两端的电压,进行了三次测量,部分记录见下表。若电压表示数为$2.5V$时,电流表的指针位置如图 25 所示,请你填写表格中的两个空格。
(3) 你发现灯泡三次测量的电阻阻值不同,是因为电阻与温度有关。

答案： 32.
(1)略
(2)0.3 8.3
(3)温度

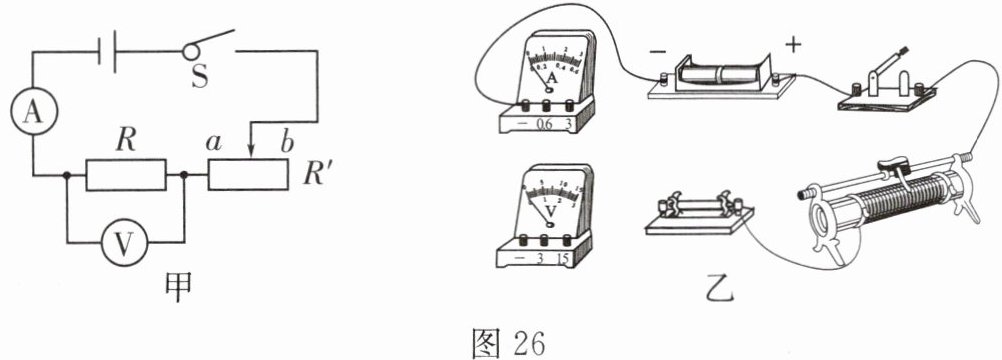

33. 在“探究电阻中的电流跟两端电压关系”的实验中,小刚设计了如图 26 甲所示的电路图,其中电源为两节干电池,电阻$R$为$10Ω$,变阻器$R'$标有“$20Ω$ $1A$”字样。

(1) 请你帮他选量程,电压表应选0～3V量程,电流表应选0～0.6A量程。
(2) 按电路图将图乙中未连接处补画上。

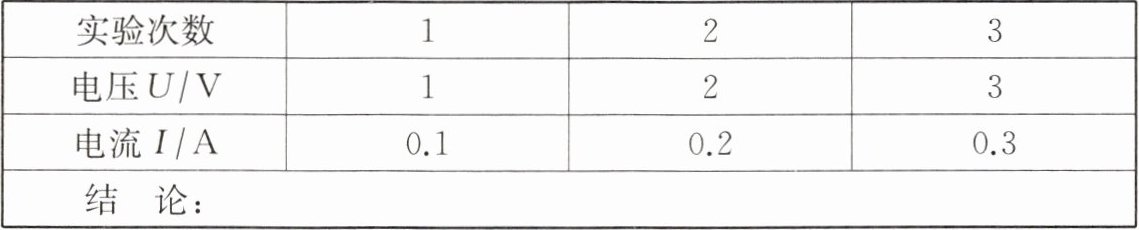

(3) 下表是小刚记录的数据。从数据中可以看出小刚是将变阻器的滑片向a(填电路图上的“$a$”或“$b$”)移动的。请你替小刚写出结论,填在下表中。

答案： 33.
(1)0～3V 0～0.6A
(2)略
(3)a 电阻相同时,通过导体的电流与导体两端的电压成正比
