《2025年自主学习指导课程与测试九年级物理全一册沪科版》

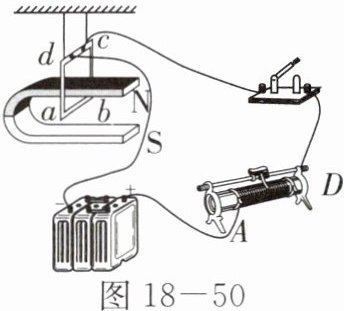

25. 如图 18 - 50 所示，一矩形线圈用细线吊起来，其中一边位于蹄形磁体中。
（1）闭合开关，线圈向右摆动，断开开关后，再次闭合，线圈再次向右摆动。该现象说明通电导体在磁场中受到力的作用。
（2）将开关断开，把电源正、负极接线对调，闭合开关，线圈向左摆动，重做一遍实验仍如此。该现象说明通电导体在磁场的受力方向跟电流方向有关。
（3）断开开关，将蹄形磁体 N 极和 S 极位置换一下，N 极在下，S 极在上，闭合开关，线圈向右摆动。与前面（2）中情况对比，说明通电导体在磁场的受力方向跟磁场方向有关。

答案：
(1)通电导体在磁场中受到力的作用
(2)通电导体在磁场的受力方向跟电流方向有关
(3)通电导体在磁场的受力方向跟磁场方向有关

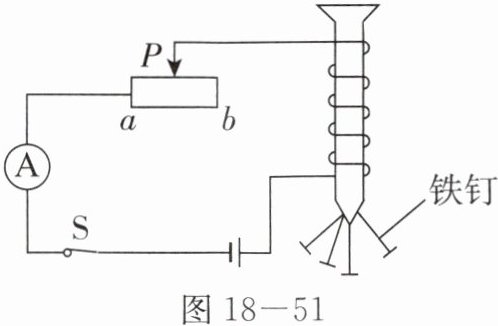

26. 如图 18 - 51 所示，是某同学探究电磁铁磁性强弱跟电流大小关系的电路图。
(1)电磁铁磁性的强弱是通过观察吸引铁钉的多少来确定的。
(2)闭合开关 S 后，当滑动变阻器滑片 P 向a(填“a”或“b”)端移动时，电磁铁磁性增强；由实验可得到的结论是：当线圈匝数不变时，通过线圈的电流越大，电磁铁磁性越强。
(3)图中，电磁铁的上端是S(填“N”或“S”)极。

答案：
(1)吸引铁钉的多少
(2)a 越大
(3)S
