30. 物理学习小组利用如图 22 甲所示的实验装置比较不同物质的吸热情况。

(1) 在两个相同的烧杯内分别装入初温、质量相同的水和煤油,使用相同规格的电加热器进行加热。
(2) 实验中,可以通过比较加热时间(填“升高的温度”或“加热时间”)来反映两种液体吸收热量的多少。
(3) 小组同学根据记录的实验数据,绘制了如图乙所示的温度随时间变化关系的图像,分析图像可知,水对应的图线是A(填“$A$”或“$B$”)。
(4) 同时停止对两液体加热,若水和煤油降低相同温度,水需要的时间大于(填“大于”“等于”或“小于”)煤油需要的时间。

答案： 30.
(1)质量
(2)加热时间
(3)A
(4)大于

31. 小明在“探究电流大小与哪些因素有关”的实验中:

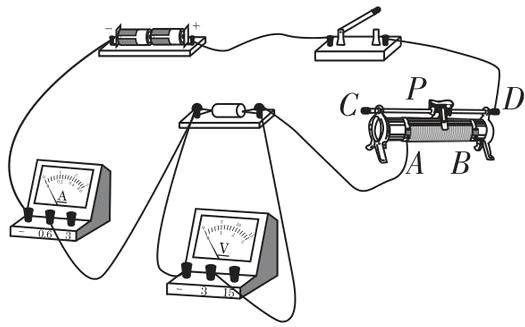

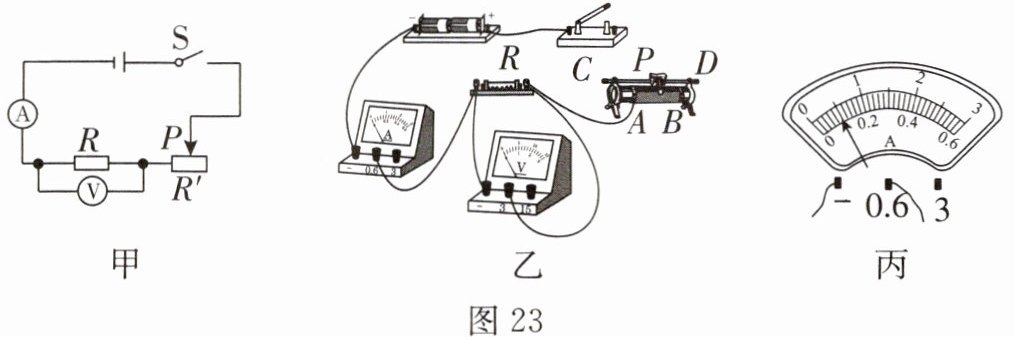

(1) 连接电路时,开关应断开。请在图 23 中用笔画线代替导线,根据电路图甲将图乙中的实物电路连接完整。
(2) 闭合开关前,图中滑动变阻器的滑片$P$应位于B(填“$A$”或“$B$”)端,可以起到保护电路的作用。

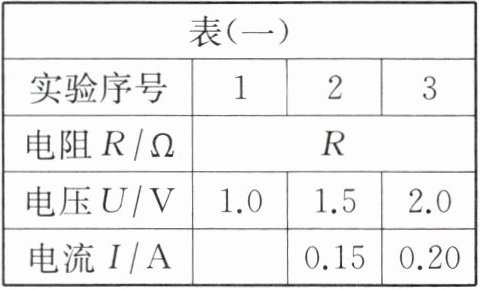

(3) 小明在探究电流与电压的关系时,通过实验得到数据如表(一)所示,其中第 1 次实验的电流表示数如图丙所示,为0.1A,所用电阻$R$的阻值是10Ω。根据表(一)的数据,可得出的结论是在电阻一定时,电流与电压成正比。

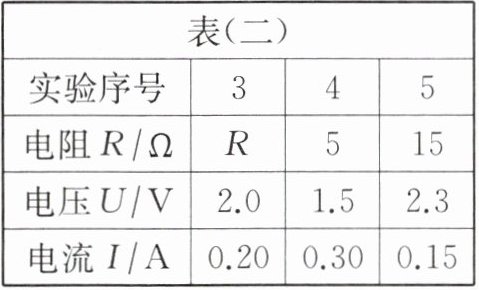

(4) 小明继续探究电流与电阻的关系,将电阻$R$先后更换为$5Ω$和$15Ω$的电阻进行实验,得到数据如表(二)所示。通过分析表(二)的数据,可知小明在操作过程中存在的错误是没有控制定值电阻两端电压相同。

答案：
31.
(1)断开 电路如右图所示
(2)B 保护电路
(3)0.1 10Ω 在电阻一定时,电流与电压成正比
(4)定值电阻两端
