《2025年自主学习指导课程与测试九年级物理全一册沪科版》

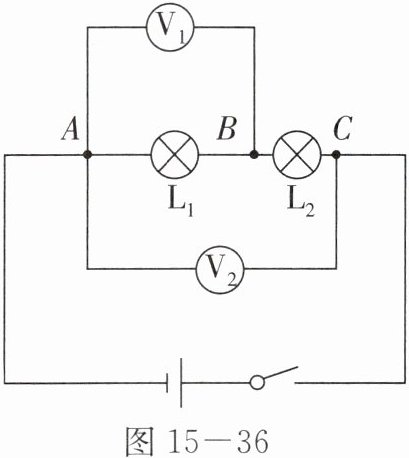

9. 如图15-36所示，这是小北同学探究串联电路电压特点时的实验。
(1)小北把电压表V₁接在图中的A、B两点间，发现闭合开关后两灯泡都不发光，电压表V₁有示数，小北检查发现是灯泡L₁灯丝断了；
(2)排除故障后，小北先用电压表V₁、V₂分别测量灯泡L₁和L₁、L₂两端电压，接着要想测量灯泡灯L₂两端电压，下列做法正确的是B；
A. 保持B点接线不动，将电压表V₁连线A改接C
B. 保持C点接线不动，将电压表V₂连线A改接B

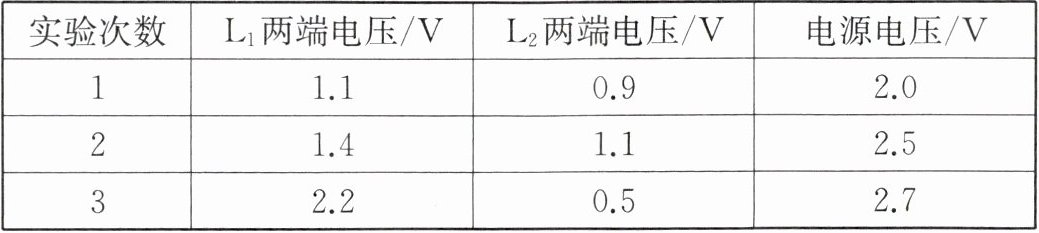

(3)小北按照正确的操作方法进行实验，得到表中的实验数据，根据实验数据可以得到结论：串联电路中,电源电压等于各用电器两端电压之和。

答案：
(1)L₁
(2)B
(3)串联电路中,电源电压等于各用电器两端电压之和
