《2025年自主学习指导课程与测试九年级物理全一册沪科版》

7. 一定值电阻两端电压为 6 V 时，通过的电流为 0.5 A，求这个电阻的大小。若这个电阻两端的电压增大到 9 V，能不能用量程为 0～0.6 A 的电流表来测量通过这个电阻的电流？

答案： 12Ω　不能

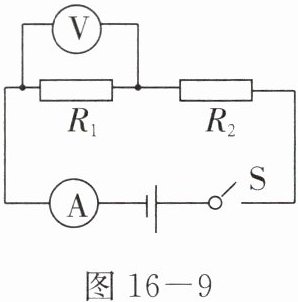

8. 在图 16 - 9 电路中，电源电压为 6 V，$ R_1 = 4 \Omega $，闭合开关 S 后，电压表读数为 2 V。求：
(1) 电流表的示数；
(2) 电阻 $ R_2 $ 的阻值。

答案： 1. （1）解：
由电路图可知，$R_1$与$R_2$串联，电压表测$R_1$两端的电压。
根据欧姆定律$I = \frac{U}{R}$，对于$R_1$，已知$U_1 = 2V$，$R_1 = 4\Omega$，则通过$R_1$的电流$I_1=\frac{U_1}{R_1}$。
代入数据：$I_1=\frac{2V}{4\Omega}=0.5A$。
因为串联电路中各处的电流相等，所以电流表的示数$I = I_1 = 0.5A$。
2. （2）解：
因为$R_1$与$R_2$串联，根据串联电路的电压特点$U = U_1+U_2$，已知电源电压$U = 6V$，$U_1 = 2V$，则$R_2$两端的电压$U_2=U - U_1$。
计算$U_2$：$U_2=6V - 2V = 4V$。
又因为$I = I_2=I_1 = 0.5A$（串联电路电流处处相等），再根据欧姆定律$R=\frac{U}{I}$，对于$R_2$，$R_2=\frac{U_2}{I_2}$。
代入$U_2 = 4V$，$I_2 = 0.5A$，可得$R_2=\frac{4V}{0.5A}=8\Omega$。
综上，（1）电流表的示数为$0.5A$；（2）电阻$R_2$的阻值为$8\Omega$。

1. 某段金属导体两端电压 4 V 时，电阻为 10 Ω；该导体两端电压为 8 V 时，通过该导体的电流为0.8A；当通过该导体的电流为 0 A 时，电阻为10Ω。

答案： 0.8　10

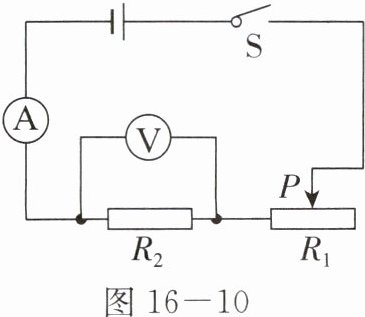

2. 如图 16 - 10 所示，电源电压 4.5 V 保持不变，电压表选择“0～3 V”量程，电流表选择“0～0.6 A”量程，电阻 $ R_2 $ 阻值为 10 Ω，滑动变阻器 $ R_1 $ 规格为“20 Ω 1 A”，闭合开关 S，移动滑片 P 的过程中，电路中的最大电流为0.3A。

答案： 0.3A
