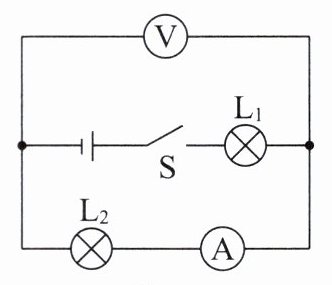

5. 如图所示的电路中,闭合开关后,整个电路正常工作。若其中一盏灯突然熄灭,两只电表示数均变大,则该电路可能发生的故障为(A)

A.$ L_1 $ 短路
B.$ L_2 $ 短路
C.$ L_1 $ 断路
D.$ L_2 $ 断路

答案： A

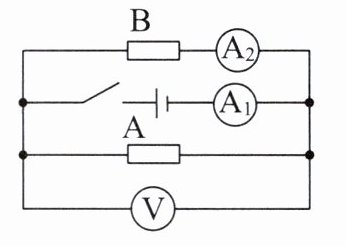

6. (2024·山东泰安中考)如图所示的电路中,电源电压保持不变。闭合开关后,电路中各元件正常工作,两个相同的电流表(均有 $ 0 \sim 0.6 \, A $,$ 0 \sim 3 \, A $ 两个测量范围)指针偏转的角度相同。一段时间后电流表 $ A_1 $ 指针偏转的角度突然变为原来的 $ \frac{1}{5} $,若定值电阻 $ A $ 或 $ B $ 出现了断路故障,其他元件均完好,则针对故障电路的观察分析,下列说法正确的是(C)

A.电压表示数为 $ 0 $
B.电流表 $ A_1 $ 的示数一定大于 $ A_2 $ 的示数
C.一定是定值电阻 $ A $ 出现了断路故障
D.一定是定值电阻 $ B $ 出现了断路故障

答案： C

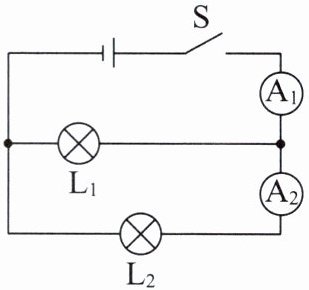

7. 在如图所示的电路中,开关 $ S $ 闭合后,两灯均正常发光。若某一时刻,灯 $ L_1 $ 的灯丝突然被烧断,则下列说法正确的是(C)

A.两只电流表示数均变小
B.两只电流表示数均变大
C.$ A_1 $ 示数变小,$ A_2 $ 示数不变
D.$ A_1 $ 示数变大,$ A_2 $ 示数不变

答案： C

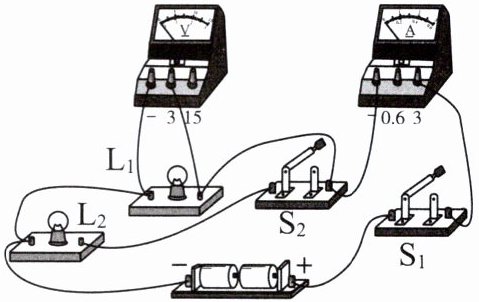

8. 如图所示,电源电压一定。关于电路的工作情况,下列说法正确的是(B)

A.同时闭合两个开关,通过两个灯泡的电流是相同的
B.若先闭合 $ S_1 $,再闭合 $ S_2 $,则电压表读数不变,电流表读数变大
C.若电压表和电流表位置对调,则闭合 $ S_1 $、$ S_2 $ 后,两表都被烧坏
D.若灯 $ L_1 $ 被短路,则闭合 $ S_1 $、$ S_2 $ 后,灯 $ L_1 $ 不亮,灯 $ L_2 $ 亮,电流表损坏

答案： B
