《2025年同步测控优化设计九年级物理全一册人教版》

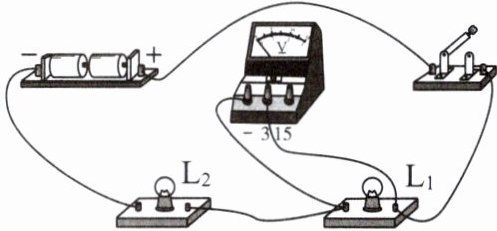

4. 如图所示,闭合开关,下列说法正确的是(B)

A.两个小灯泡并联
B.电压表测量$L_{1}$两端的电压
C.若$L_{1}$不发光,则一定是$L_{1}$断路
D.若$L_{2}$不发光,则电压表一定无示数

答案： B

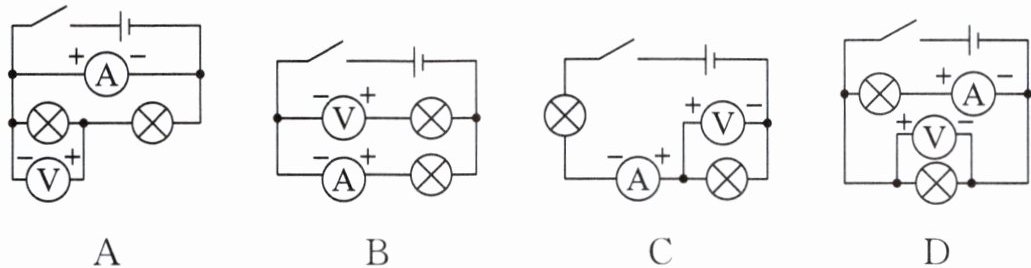

5. 如图所示的各电路图中,电流表和电压表的使用均正确的是(D)

A.
B.
C.
D.

答案： D

6. (2024·江西中考)生活中常用干电池作为电源,它是提供电压的装置,电压是电路中形成电流的原因。

答案： 电源　电流

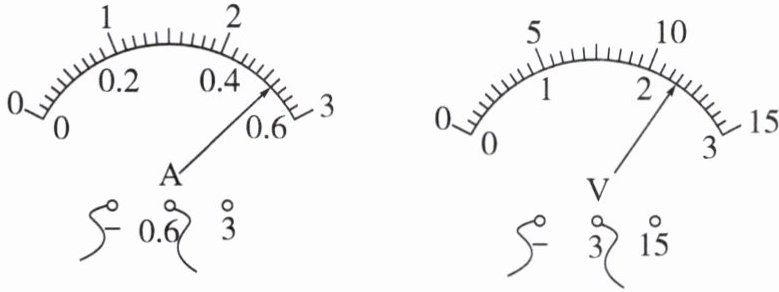

7. 如图所示,电流表读数为0.52A,电压表读数为2.3V。

答案： 0.52　2.3

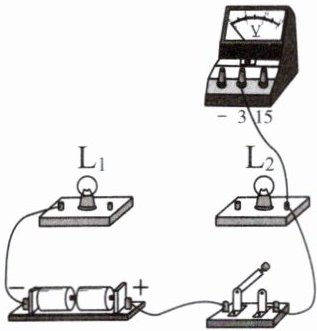

8. (2024·贵州中考)下图是未完成连接的实物电路,请在图中用笔画线表示导线按要求完成电路连接。要求：两灯串联,电压表测量小灯泡$L_{2}$两端电压,导线不能交叉。

答案：
如图所示

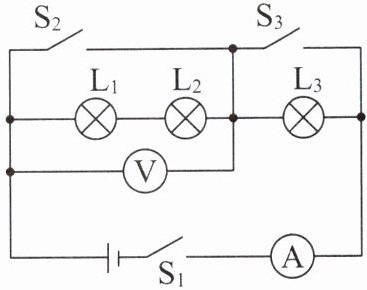

9. 如图所示的电路中,电源电压恒定,三个灯泡规格完全相同,下列判断正确的是(D)

A.若只闭合开关$S_{1}$,则灯泡$L_{1}$、$L_{2}$、$L_{3}$并联
B.若只闭合开关$S_{1}$、$S_{2}$,则仅灯泡$L_{3}$发光,$L_{1}$、$L_{2}$断路
C.若只闭合开关$S_{1}$、$S_{3}$,则$L_{1}$、$L_{2}$串联,电压表示数为0
D.若开关$S_{1}$、$S_{2}$、$S_{3}$都闭合,则电源被短路,电压表示数为0

答案： D
