跟踪训练2(2024·吉林长春中考)探究并联电路中干路电流与各支路电流的关系。

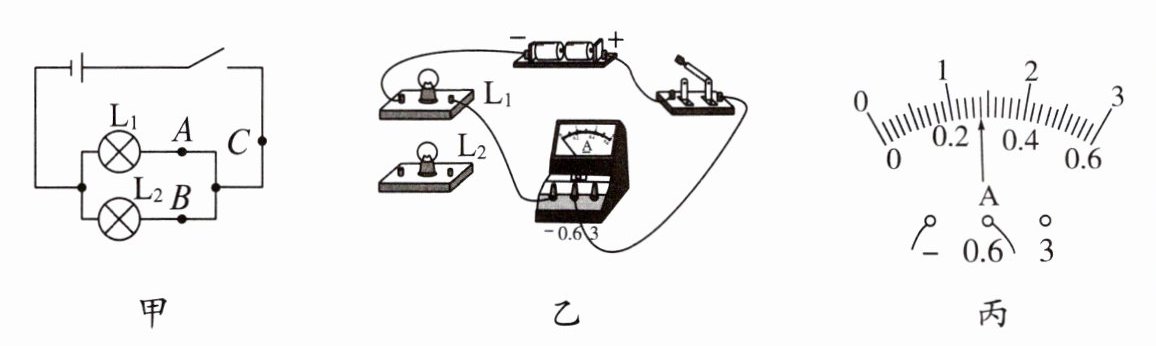

(1)请根据图甲中的电路图,用笔画线表示导线将图乙中的电路连接完整,使电流表测量流过小灯泡$L_{1}$的电流。连接电路时应断开开关。

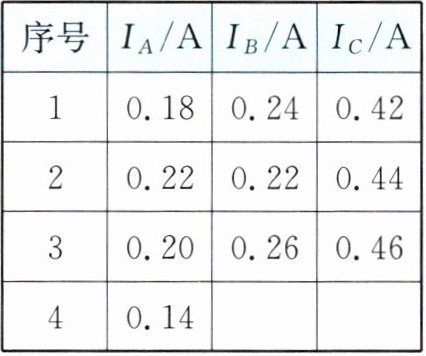

(2)用电流表分别测量A、B、C三点的电流,更换小灯泡多次测量,将实验数据记录在表格中,其中第4次实验中B点的电流如图丙所示,则$I_{B} = $0.28A；分析数据可知,并联电路中电流的特点是：并联电路中，干路电流等于各支路电流之和。
(3)在第2次实验中测得A、B两点的电流相等,原因可能是所用小灯泡规格相同。
【方法规律】探究串、并联电路中电流规律的主要考点
(1)在连接电路时,开关一定要断开。
(2)研究串、并联电路电流规律时,要选用规格不同的小灯泡多次实验,避免偶然性。
(3)判断电路故障时,电流表有示数,说明与电流表相连的部分是通路；电流表无示数,可能是与电流表相连的部分是断路,也可能是电流表所在的支路被短路。

答案：
(1)如图所示　断开
(2)0.28　并联电路中，干路电流等于各支路电流之和
(3)所用小灯泡规格相同
