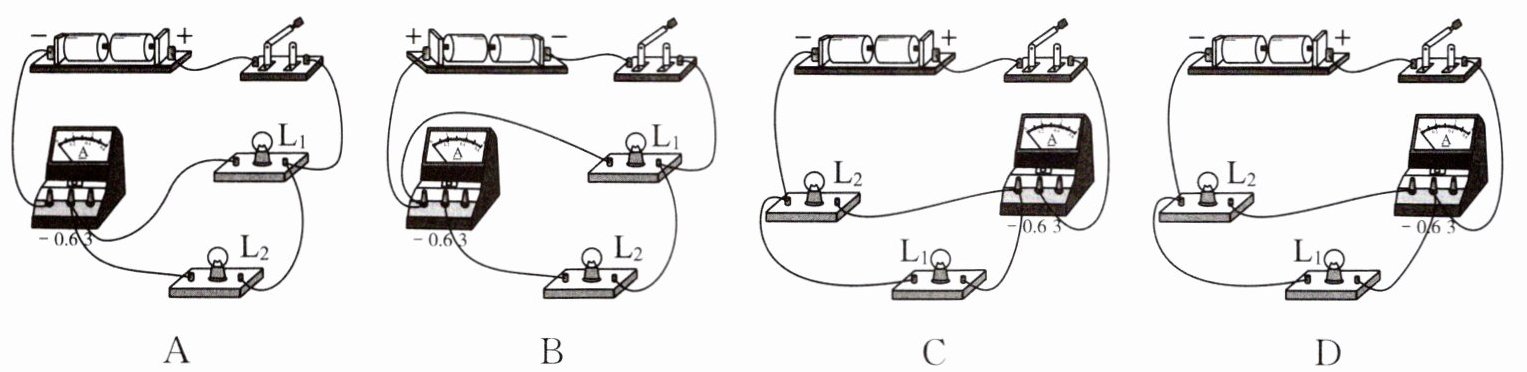

在练习使用电流表测量电流时,小明连接了如图所示的电路,其中能够直接测出通过灯 $ L_2 $ 电流的电路是(D)

【点拨】本题可运用“去表法”或“回路法”进行分析。

答案： D 解析 A、C两图中，去掉电流表，整个电路均与电源断开，由此可知电流表串联在干路中，测量干路中的电流，A、C不符合题意。B图中，去掉电流表，灯$L_{2}$不能工作，说明电流表与$L_{2}$串联，但电流表的正负接线柱接反了，不能测出通过灯$L_{2}$的电流，B不符合题意。D图中，电流表与灯$L_{2}$串联，电流从标识“+”号接线柱流进，再从标识“−”号接线柱流出，可以测出灯$L_{2}$的电流，D符合题意。

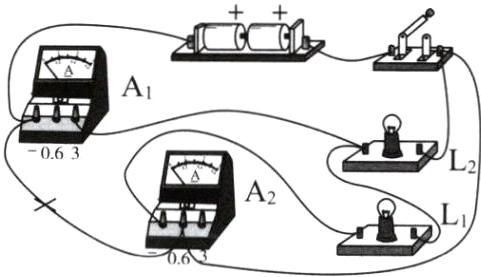

在用电流表测电流的实验中,某同学连接的电路如图所示(器材都完好)。

(1)闭合开关,观察到灯泡 $ L_1 $____(选填“发光”或“不发光”),电流表 $ A_1 $____(选填“有”或“无”)示数。
(2)请在原图上只改动一根导线的一端,使电路成为一个正确的电路。要求：在需改动的导线上画“×”,用笔将改动后的导线画出,导线不许交叉。

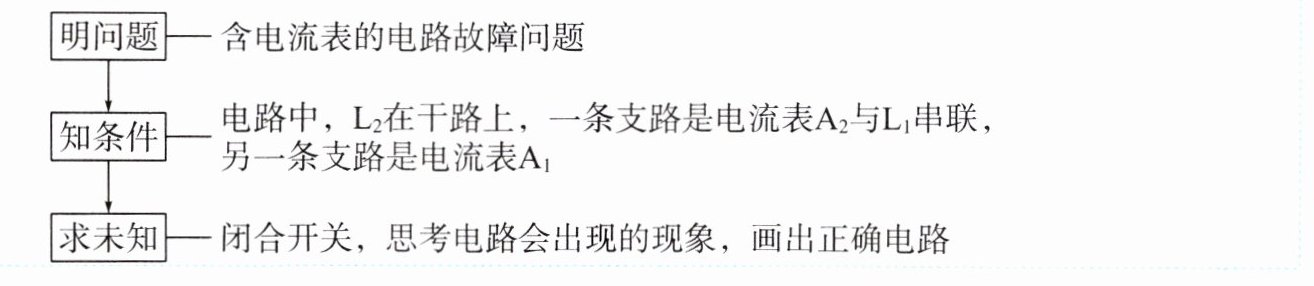

【思路引导】
明问题 — 含电流表的电路故障问题
知条件 — 电路中, $ L_2 $ 在干路上,一条支路是电流表 $ A_2 $ 与 $ L_1 $ 串联,另一条支路是电流表 $ A_1 $
求未知 — 闭合开关,思考电路会出现的现象,画出正确电路

答案：

(1)不发光 有

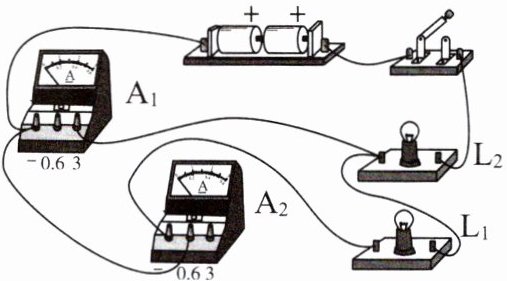

(2)如图所示 解析 由实物电路知，电流表$A_{2}$与$L_{1}$串联，且$A_{2}$接线柱接反；电流表$A_{1}$与电流表$A_{2}$和$L_{1}$所在支路并联。闭合开关后，电流从电流表$A_{1}$流回电源的负极，电流表$A_{2}$与$L_{1}$串联的支路被短路，灯泡$L_{1}$不发光，电流表$A_{1}$有示数。电流表接入电路中时要求电流“+”进“−”出，要想电路成为正确电路，需删除连接电流表$A_{2}$的“0.6”接线柱上的导线，并将开关右端接线柱与电流表$A_{2}$的“0.6”接线柱用导线连接起来。
