《2025年同步测控优化设计九年级物理全一册人教版》

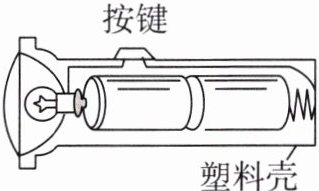

1. 观察如图所示的手电筒结构图,灯泡工作时的电压约为(C)


A.$ 0.3 \, V $
B.$ 1.5 \, V $
C.$ 3 \, V $
D.$ 4 \, V $

答案： C

2. 如图所示,在探究串联电路中的电压关系时,小华同学用电压表测出 $ ab $、$ bc $、$ ac $ 两端的电压分别为 $ U_{ab} = 2 \, V $,$ U_{bc} = 2 \, V $,$ U_{ac} = 4 \, V $,在表格中记录数据后,下一步应该做的是(B)

A.整理器材,结束实验
B.换用不同规格的小灯泡,再测出几组电压值
C.分析数据,得出结论
D.换用电压表的另一量程,再测出一组电压值

答案： B

3. 如图所示的电路中,闭合开关,电压表 $ V_1 $ 的示数为 $ 6 \, V $,电压表 $ V_2 $ 的示数为 $ 3.4 \, V $。下列说法不正确的是(A)

A.电压表 $ V_2 $ 测 $ L_1 $ 两端电压
B.将电压表 $ V_2 $ 换成电流表,则 $ L_1 $ 亮,$ L_2 $ 不亮
C.$ L_1 $ 两端电压为 $ 2.6 \, V $
D.电源电压为 $ 6 \, V $

答案： A

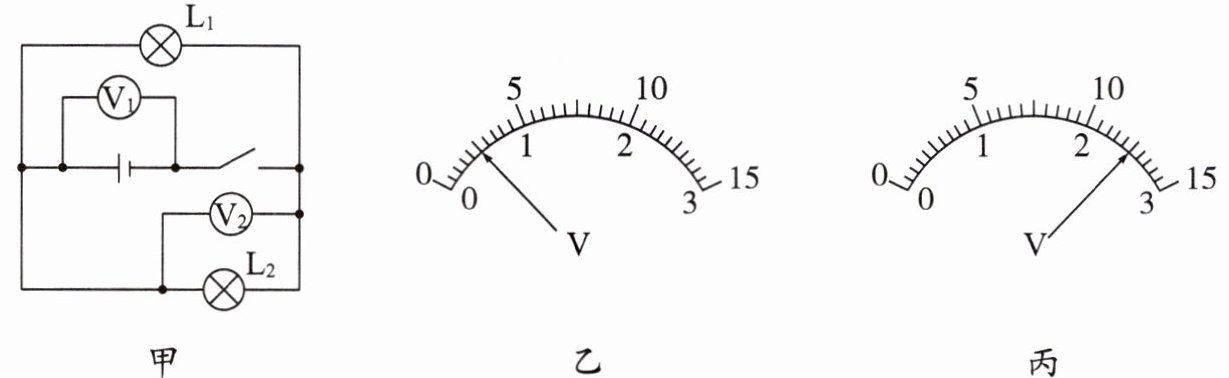

4. 图甲是测量电压的电路图,闭合开关时,图乙、丙分别是两个电表 $ V_1 $、$ V_2 $ 指针的指示情况,则 $ L_1 $、$ L_2 $ 两端的电压分别是(D)

A.$ 0.5 \, V $ 和 $ 2.5 \, V $
B.$ 0.5 \, V $ 和 $ 0.5 \, V $
C.$ 2.5 \, V $ 和 $ 0.5 \, V $
D.$ 2.5 \, V $ 和 $ 2.5 \, V $

答案： D
