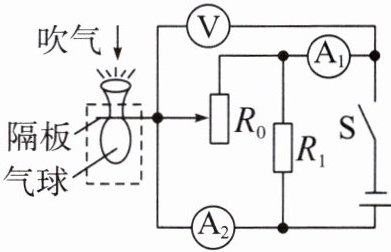

2024 年 3 月,德阳市青少年科技创新代表队在第 38 届四川省青少年科技创新大赛中取得优异成绩。右图是该科技创新小组自制的肺活量比较装置,通过观察电流表示数的变化即可比较肺活量的大小。滑动变阻器的最大阻值为 $ R_0 $,定值电阻的阻值为 $ R_1 $,电压表、电流表为理想电表,电源电压保持不变。现闭合开关 S,小组成员向装置吹气,隔板向上平移,滑动变阻器接入电路的阻值变小,下列说法正确的是(D)

A.电压表的示数不变,电流表 $ A_1 $ 的示数变小
B.电压表的示数不变,电流表 $ A_2 $ 的示数变小
C.电压表的示数变小,电流表 $ A_1 $ 的示数变大
D.电流表 $ A_1 $ 的示数变大,电流表 $ A_2 $ 的示数变大

答案： D 解析 由题图知,闭合开关S,滑动变阻器与定值电阻并联,电压表测量电源电压,电流表A₁测量干路中的电流,电流表A₂测量滑动变阻器所在支路中的电流;向装置吹气,隔板向上平移,滑动变阻器接入电路的阻值变小。由于电源电压保持不变,所以电压表的示数不变;由欧姆定律可知滑动变阻器所在支路中的电流变大,即电流表A₂的示数变大,通过定值电阻的电流不变,则干路中的电流变大,即电流表A₁的示数变大。综上分析,D正确,A、B、C错误。
