《2025年同步测控优化设计九年级物理全一册人教版》

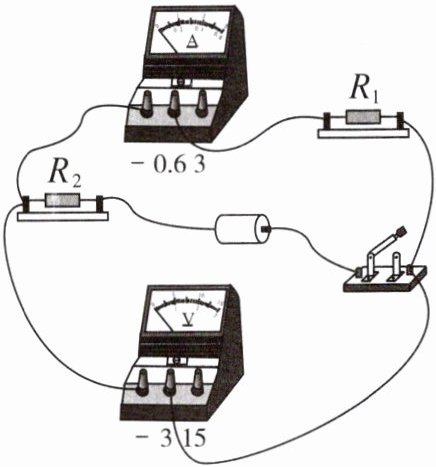

3. 如图所示的电路的电源电压为 1.5 V,电阻 $ R_1 $ 为 2 Ω,闭合开关后,电流表的示数为 0.3 A,则(D)

A.通过阻值为 $ R_1 $ 的电阻器的电流大于 0.3 A
B.两个电阻器是并联的
C.电压表的示数为 0.9 V
D.电阻 $ R_2 $ 为 3 Ω

答案： D

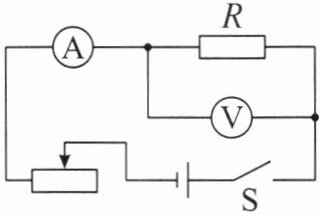

4. 如图所示的电路的电源电压为 9 V,电流表使用 0～0.6 A 的测量范围,电压表使用 0～3 V 的测量范围,阻值为 10 Ω 的定值电阻允许通过的最大电流为 0.5 A。为保证电路中各元件安全工作,滑动变阻器的最大阻值应大于(A)

A.20 Ω
B.10 Ω
C.8 Ω
D.5 Ω

答案： A

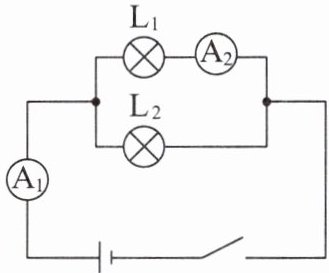

5. 如图所示,电源电压为 3 V,闭合开关后,电流表 $ A_1 $ 的示数为 0.6 A,电流表 $ A_2 $ 的示数为 0.2 A,则通过灯泡 $ L_2 $ 的电流为0.4A,灯泡 $ L_1 $ 的阻值为15Ω。

答案： 0.4 15

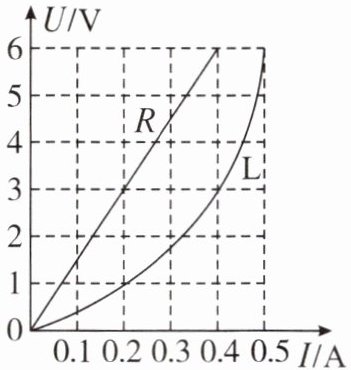

6. 下图为灯泡 L 和阻值为 $ R $ 的定值电阻的 $ U - I $ 图像,若将 L 和此定值电阻并联在电源电压为 6 V 的电路中,则整个电路的总电流为0.9A；若将它们串联在电源电压为 4 V 的电路中,则 L 与此定值电阻的阻值之比为1:3。

答案： 0.9 1:3

7. (2024·江西中考)如图所示,电源两端的电压为 24 V,其中一个电阻器的电阻 $ R $ 为 20 Ω。

(1) 只闭合开关 S,求通过电阻为 $ R $ 的电阻器的电流；
(2) 同时闭合开关 $ S $、$ S_1 $,若通过干路的电流为 1.6 A,求通过电阻为 $ R_1 $ 的电阻器的电流和电阻 $ R_1 $ 的值。

答案： 1. （1）
解：只闭合开关$S$时，电路为$R$的简单电路。
根据欧姆定律$I = \frac{U}{R}$（其中$U = 24V$，$R = 20\Omega$），可得通过电阻$R$的电流$I=\frac{U}{R}=\frac{24V}{20\Omega}=1.2A$。
2. （2）
解：同时闭合开关$S$、$S_1$时，$R$与$R_1$并联。
因为并联电路中干路电流等于各支路电流之和，已知$I = 1.6A$，$I_R = 1.2A$，所以通过$R_1$的电流$I_1=I - I_R$。
则$I_1=1.6A - 1.2A = 0.4A$。
又因为并联电路中各支路两端的电压相等，$U = U_1 = 24V$。
根据欧姆定律$R=\frac{U}{I}$，可得$R_1=\frac{U_1}{I_1}$。
把$U_1 = 24V$，$I_1 = 0.4A$代入得$R_1=\frac{24V}{0.4A}=60\Omega$。
综上，（1）通过电阻$R$的电流为$1.2A$；（2）通过$R_1$的电流为$0.4A$，$R_1$的值为$60\Omega$。
