《2025年同步测控优化设计九年级物理全一册人教版》

7. 手机充电时,长时间输入的某电学物理量数值过高可能会导致爆炸。如图所示的 USB 多功能测试仪可以实时监控手机充电时的各种数据,有效避免危险产生。该测试仪上“0.00 A”表示此时此 USB 所在电路处于断路(选填“通路”“断路”或“短路”)状态。

答案： 断路

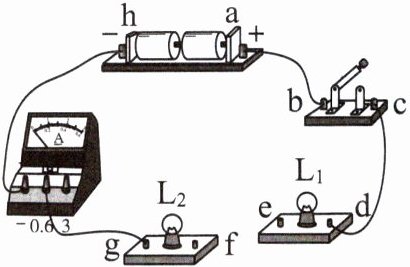

8. 如图所示的实验电路,还有部分导线未连接,字母 a、b、c、d、e、f、g、h 表示各元件的接线柱。下列操作能让灯 $ L_1 $、$ L_2 $ 都亮起来的是(C)

A.用导线连接 d、f,再闭合开关 S
B.用导线连接 b、f,再闭合开关 S
C.用一根导线连接 e、g,用另一根导线连接 d、f,再闭合开关 S
D.用一根导线连接 e、f,用另一根导线连接 d、g,再闭合开关 S

答案： C

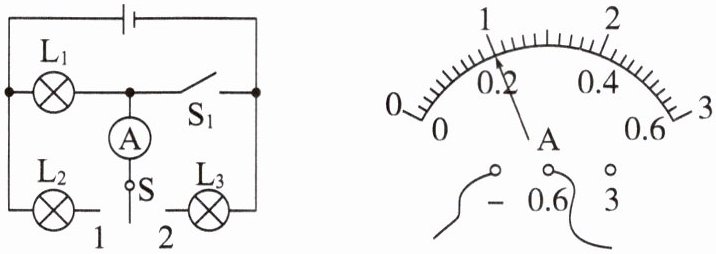

9. 如图所示,当 S 接 1、$ S_1 $ 闭合时,电流表的示数如图所示,电路中$L_{1}$和$L_{2}$都(选填“$ L_1 $”“$ L_2 $”或“$ L_1 $ 和 $ L_2 $ 都”)亮,电流表测通过灯$L_{2}$的电流,大小是0.2 $ A $。当 S 接 2、$ S_1 $ 闭合时,电流表不能(选填“能”或“不能”)测出电路中电流。

答案： $L_{1}$和$L_{2}$都；$L_{2}$；0.2；不能

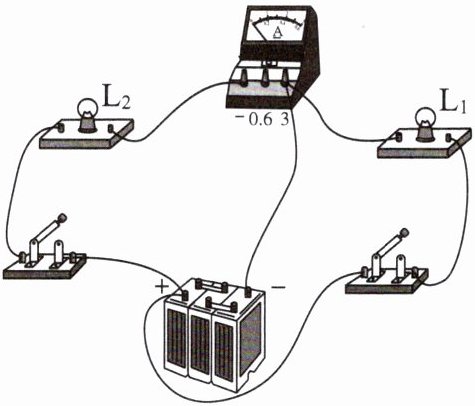

10. 在用电流表测电流的实验中,小茹同学用如图所示的接法来测通过灯泡的电流。

(1)要用电流表测通过灯 $ L_2 $ 的电流,图中电流表的连接有什么错误？

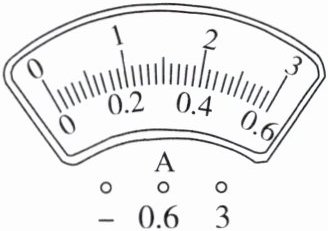

(2)现要测通过灯 $ L_1 $ 的电流,只允许变动其中一根导线的一个端点的连接位置,请在需改动的导线上打“×”,并在图中用虚线标出正确的连接。电路连接正确后,小茹同学正确读出电流表的示数为 $ 0.26 \, A $,请你在如图所示的电流表上标出表示此电流的指针位置,并从接线柱上画出引线,表示所选用的测量范围。

答案：

(1)电流表的正、负接线柱接反了。
(2)如图甲所示 如图乙所示
