如图所示,请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。
【思路引导】电源的正负极和螺线管的绕线方式→螺线管中的电流方向→用右手握住螺线管,让四指指向螺线管中电流的方向→拇指所指的右端为螺线管的N极,则左端为S极→在磁体的外部,磁感线从磁体的N极出发回到S极,标出磁感线的方向。
【思路引导】电源的正负极和螺线管的绕线方式→螺线管中的电流方向→用右手握住螺线管,让四指指向螺线管中电流的方向→拇指所指的右端为螺线管的N极,则左端为S极→在磁体的外部,磁感线从磁体的N极出发回到S极,标出磁感线的方向。
答案：
如图所示
如图所示

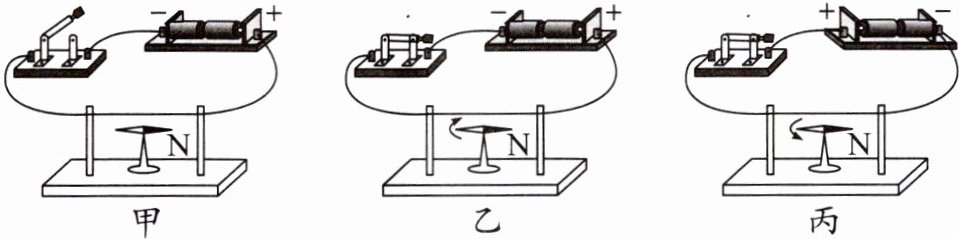

1. (多选)某同学研究电流产生的磁场,闭合开关前,小磁针的指向如图甲所示；闭合开关,小磁针的偏转情况如图乙中箭头所示；只改变电流方向,再次进行实验,小磁针的偏转情况如图丙中箭头所示。下列结论中合理的是(
A.由甲、乙两图可得,电流可以产生磁场
B.由甲、乙两图可得,电流产生的磁场的方向与电流方向有关
C.由乙、丙两图可得,电流产生的磁场的强弱与电流大小有关
D.由乙、丙两图可得,电流产生的磁场的方向与电流方向有关
AD
)A.由甲、乙两图可得,电流可以产生磁场
B.由甲、乙两图可得,电流产生的磁场的方向与电流方向有关
C.由乙、丙两图可得,电流产生的磁场的强弱与电流大小有关
D.由乙、丙两图可得,电流产生的磁场的方向与电流方向有关
答案：
AD
