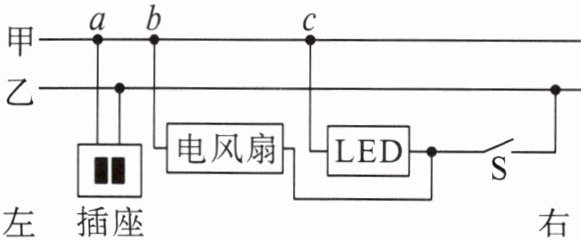

(2024·广东广州中考)如图所示,某家庭电路的输电线甲、乙从右端进户。闭合开关S,LED灯发光、电风扇正常工作,用测电笔检测插座,只有检测右孔时氖管才发光。由于出现故障,电风扇停止工作,LED左灯仍发光,用测电笔检测插座两孔,氖管均发光。该故障是(D)

A. 电风扇短路
B. 插座两孔短路
C. 输电线甲a、b两点之间断路
D. 输电线甲b、c两点之间断路
【反思总结】家庭电路中常见的三种断路情况
(1)相线断开：用测电笔接触电路的不同部分,氖管均不发光。
(2)中性线断开：用测电笔接触闭合开关的线路的相线和中性线,都能使氖管发光。
(3)电灯断路：闭合开关,电灯不发光,用测电笔接触灯座的接线柱,接相线的接线柱能使氖管发光。

答案： D　解析：出现故障前用测电笔检测插座，只有检测右孔时氖管发光，说明乙是相线，甲是中性线。LED灯发光，说明LED 灯所在的支路是通路；电风扇停止工作，说明电风扇所在的支路断路；用测电笔检测插座两孔，氖管均发光，这说明插座的左、右两孔与相线之间是连通的，所以故障是b、c之间断路。
