如图所示的电路中,$ R_1 : R_2 = 1 : 2 $。当开关 S 闭合,甲、乙两表均为电压表时,两电压表示数之比为3:2；当开关 S 断开,甲、乙两表均为电流表时,两电流表示数之比为1:3。

答案： 3:2 1:3 解析 当开关S闭合,甲、乙两表均为电压表时,两电阻串联,电压表甲测量电源电压,电压表乙测量电阻为R₂的电阻器两端的电压,串联电路的电流处处相等,根据U=IR可知两表示数之比Uₐ₋:Uᵦ₋=U:U₂=(R₁+R₂):R₂=3:2。 当开关S断开,甲、乙两表均为电流表时,两电阻并联,电流表甲测量通过电阻为R₂的电阻器的电流,电流表乙测量干路电流,并联电路各支路两端的电压相等,根据I=U/R可知两表示数之比Iₐ₋:Iᵦ₋=U/R₂:(U/R₁+U/R₂)=U/2:(U/1+U/2)=1:3。

1. (2024·山东淄博中考)如图所示电路,闭合开关 S,滑动变阻器的滑片 P 向右移动时(A)

A.电流表的示数不变,电压表的示数不变
B.电流表的示数变小,电压表的示数变大
C.电流表的示数不变,电压表的示数变大
D.电流表的示数变小,电压表的示数不变

答案： A

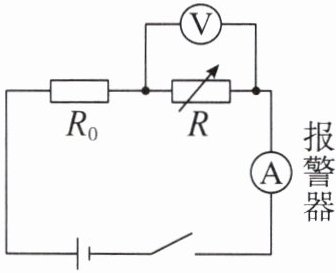

2. 右图为电梯超载报警电路简图。电源电压恒定不变,保护电阻的阻值为 $ R_0 $,力敏电阻的阻值 $ R $ 随电梯内压力的增大而减小,电流表的示数超过临界值就会自动报警。电梯正常工作时,若有人进入电梯,则(D)

A.电流表示数减小
B.电压表示数增大
C.电压表与电流表示数之比增大
D.电压表与电流表示数之比减小

答案： D
