7. 某同学进行探究通电螺线管外部的磁场分布的实验。

(1)如图所示,闭合开关,通电螺线管的右端为N极,小磁针的左端为S极。
(2)对调电源正、负极,小磁针N极指向与(1)中相反,这表明,通电螺线管外部的磁场方向与电流的方向有关。
(3)在螺线管中插入一根铁棒,可使通电螺线管的磁性增强。

答案：
(1)N S
(2)电流
(3)增强

8. (多选)1820年,安培在法国科学院的例会上做了一个有趣的实验。如图所示,将螺线管沿东西方向水平悬挂起来,给螺线管通电,下列说法正确的是(CD)

A.通电螺线管的B端为N极
B.通电螺线管外部磁场分布与蹄形磁体相似
C.螺线管通电会转动,是因为受到了地磁场的作用
D.螺线管通电会转动,最后停在南北方向上

答案： CD

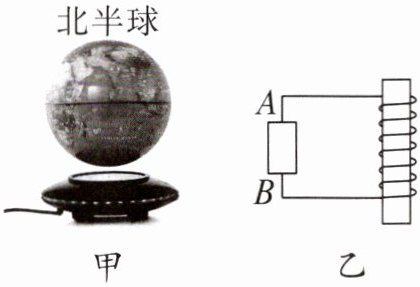

9. 图甲为磁悬浮地球仪,悬浮时球体只能沿着“地轴”转动,它的“南”“北”指向与地球实际方位一致；地球仪中有一个磁体,它的磁场与地磁场分布特点一致；环形底座内有一个电磁铁,其电路原理如图乙所示。地球仪工作时,球体悬浮于空气中,则图甲中球体上方是“地磁场”的S(选填“N”或“S”)极,图乙中A端应连接电源的负(选填“正”或“负”)极。

答案： S 负

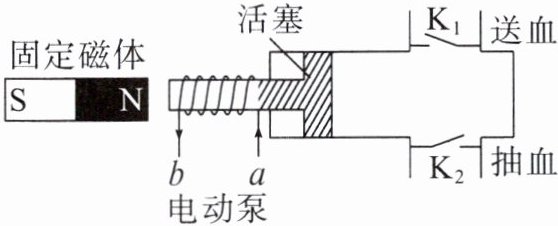

10. (2024·山东淄博中考)心肺机用“电动泵”替代心脏,推动血液循环。“电动泵”的工作原理如图所示,将线圈ab固定在活塞一端,利用其与固定磁体间的相互作用带动活塞运动,从而使血液定向流动。阀门$K_1、$$K_2$都只能单向开启。当线圈中的电流从a流向b时(C)

A.线圈周围存在磁场和磁感线

B.线圈左端是N极
C.活塞将向左运动
D.此时“电动泵”处于送血状态

答案： C
