《2025年同步测控优化设计九年级物理全一册人教版》

5. 晚上我们在街头看到的“满天星”是由一串串小彩灯组成的。下图是一串小彩灯的电路示意图,共有60只相同的小彩灯串联,若通过灯$L_{1}$的电流是0.15 A,则电路中的电流是0.15A。

答案： 0.15

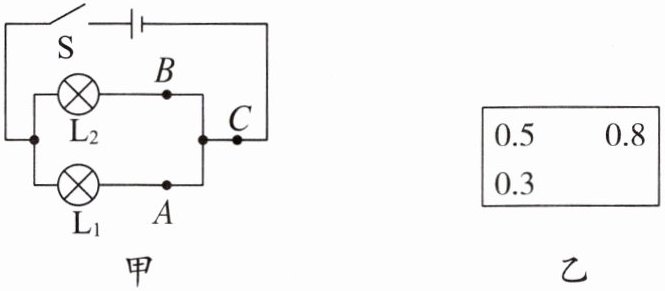

6. 图甲是小李同学探究并联电路的电流规律时使用的电路图。实验中他用电流表分别测出A、B、C三处的电流$I_{A}$、$I_{B}$、$I_{C}$,但他没有及时将数据整理到相应表格中而是随手记录到了草稿纸上,如图乙所示。已知通过$L_{1}的电流小于通过L_{2}$的电流,则$I_{A} = $0.3A,$I_{B} = $0.5A,$I_{C} = $0.8A。

答案： 0.3A　0.5A　0.8A

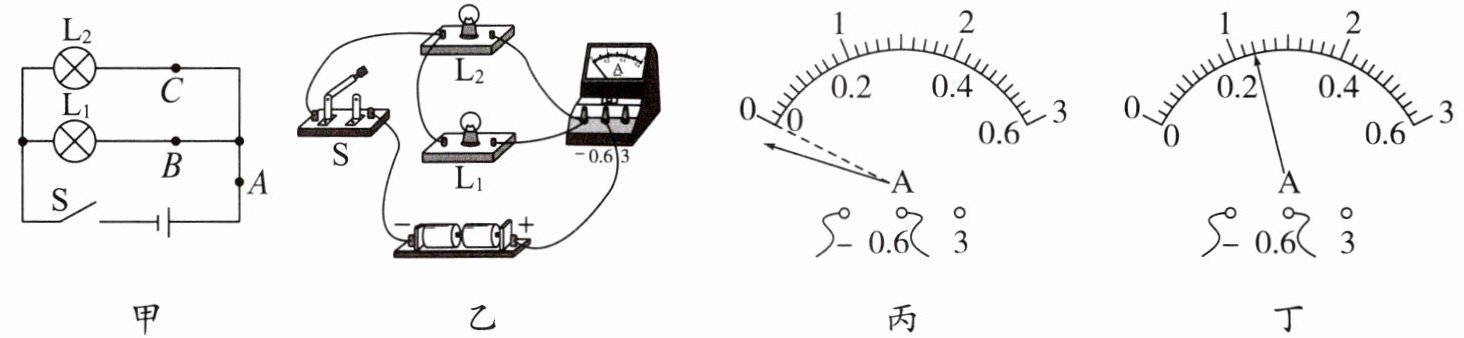

7. 为了探究并联电路的电流规律,小星同学设计了如图甲所示的电路进行实验。
(1)连接电路时,开关应处于断开(选填“断开”或“闭合”)状态。

(2)图乙实物图中,电流表测量图甲中A(选填“A”“B”或“C”)处的电流。
(3)图乙中移动一根导线就可以测量B处的电流,请你在移动的导线上画“×”,并用笔画线表示导线正确连接电路。
如图所示
(4)在测量电流的过程中,闭合开关前电流表的指针出现了如图丙所示的情况,出现该现象的原因是电流表未调零。
(5)在排除故障后,电流表测量C处电流的示数如图丁所示,则电流表的示数为0.24A。

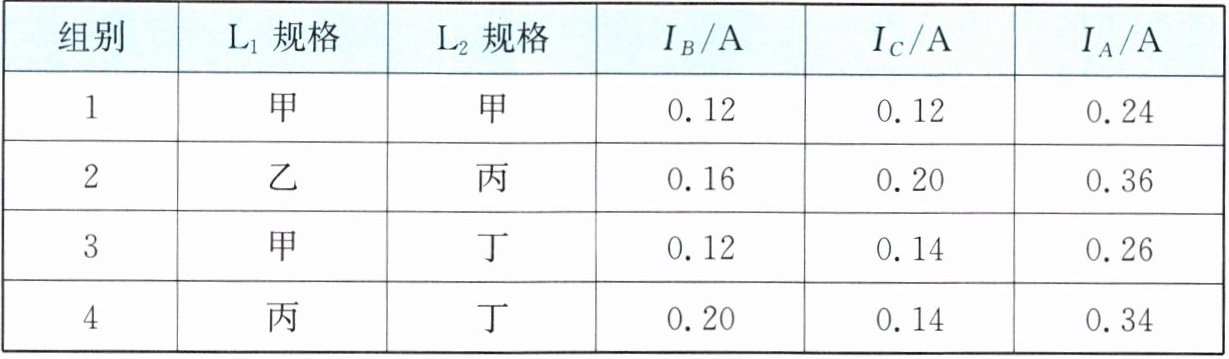

(6)老师收集到几组数据如下表所示,分析数据,可得出实验的结论：在并联电路中,干路电流等于(选填“大于”“小于”或“等于”)各支路电流之和。

答案：
(1)断开
(2)A
(3)如图所示
(4)电流表未调零
(5)0.24
(6)等于
