《2025年同步测控优化设计九年级物理全一册人教版》

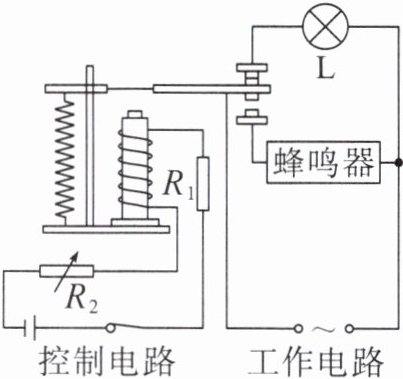

右图是小明为某仓库设计的温度报警电路。热敏电阻的阻值$R_{1}$随温度的变化而变化；可调电阻的阻值为$R_{2}$。温度正常时指示灯L发光,当温度升高到报警温度时,指示灯熄灭,蜂鸣器报警。下列判断正确的是(BD)

A.阻值$R_{1}$随温度的升高而增大
B.温度升高过程中,电磁铁磁性增强
C.若要调低报警温度,则可将阻值$R_{2}$调大
D.若控制电路电源电压降低,则报警温度将升高

答案： BD

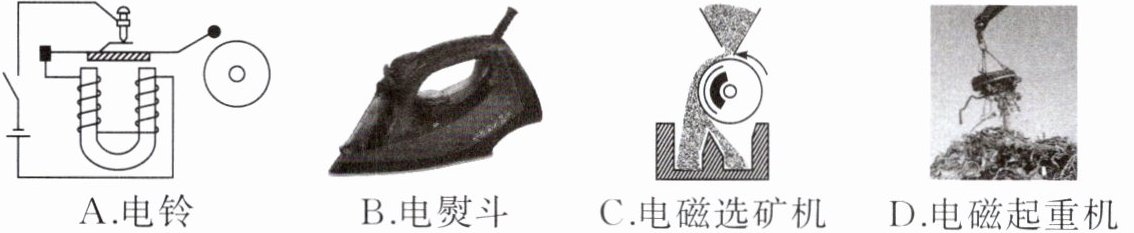

1. 如图所示的设备或用电器中,其主要工作原理与电磁铁无关的是(B)

答案： B

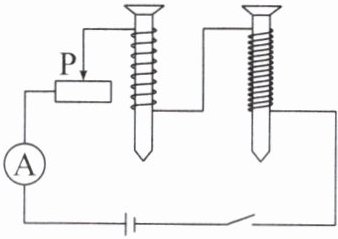

2. 连接如图所示的电路,提供足够数量的大头针,只通过控制开关和调节滑动变阻器滑片P的位置,无法探究(B)

A.电流的有无对电磁铁磁场有无的影响
B.电流方向对电磁铁磁场方向的影响
C.电流大小对电磁铁磁场强弱的影响
D.线圈匝数对电磁铁磁场强弱的影响

答案： B
