《2025年同步测控优化设计九年级物理全一册人教版》

7. 用滑动变阻器改变小灯泡的亮度。

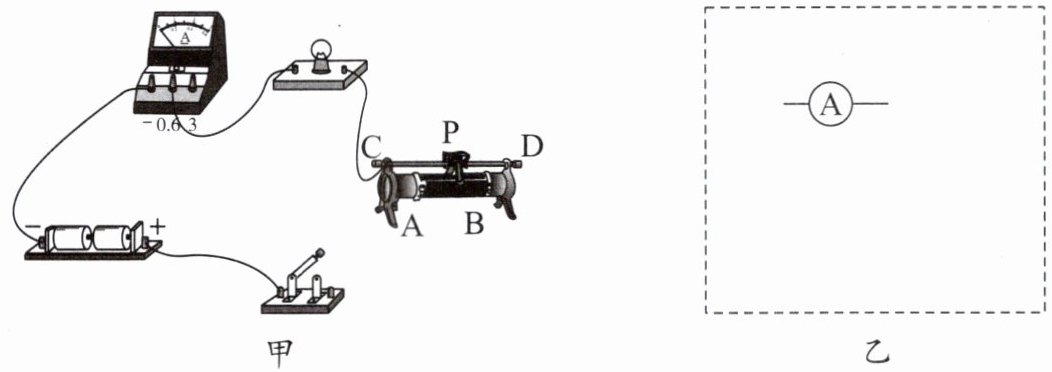

(1)要求滑动变阻器向左移动时能使灯亮度变暗。请用笔画线表示导线连接图甲实物图,并在图乙虚线框中画出相应的电路图。
(2)开关闭合前,滑动变阻器的滑片P应滑到____(选填“A”或“B”)端。
(3)开始实验后,小明同学发现移动滑片P时,灯忽亮忽熄,这可能是因为____。

答案：

(1)如图所示
(2)A
(3)滑片接触不良

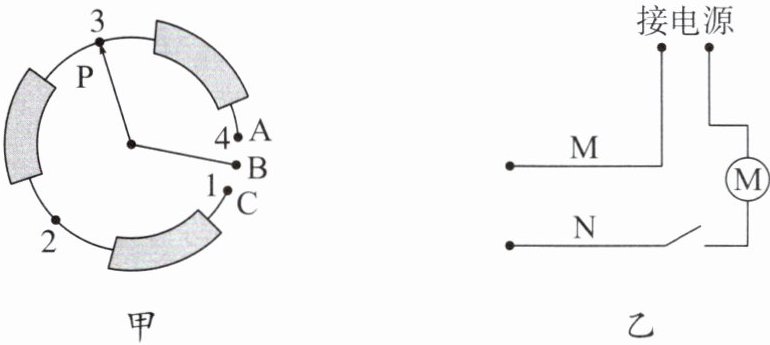

8. 图甲为某种电风扇调速器的示意图,P为旋钮的滑片,可通过转动旋钮改变挡位。调速器应与电动机串联接入电路,若要由1挡转至4挡时电风扇风速增大,则应将接线柱A和B(选填“A和B”“B和C”或“A和C”)接入电路。

答案： 串 A和B

9. 某小组进行用滑动变阻器控制电阻两端电压的实验。

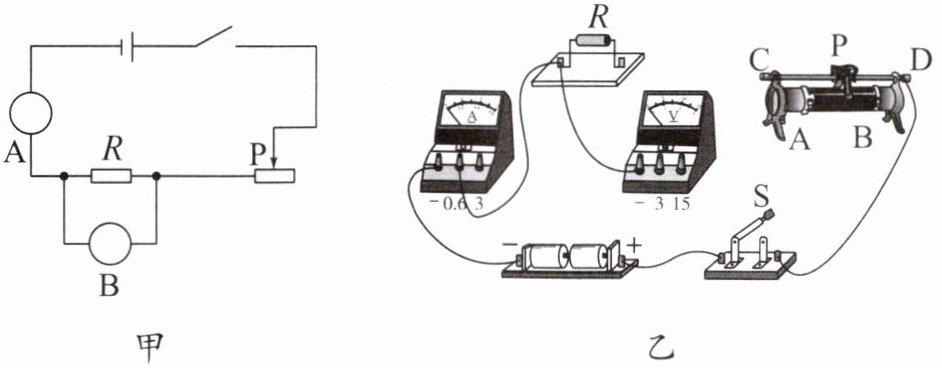

(1)如图甲所示,A为____,B为____。(均选填“电流表”或“电压表”)

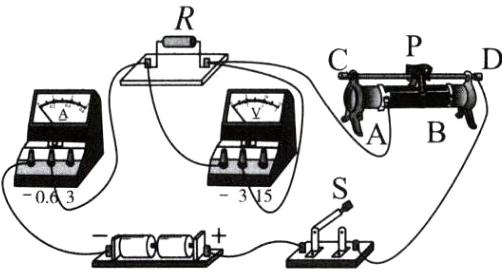

(2)用笔画线表示导线将图乙中的电路连接完整,要求实验过程中滑动变阻器的滑片P从右向左移动。连线时,导线不能交叉。

答案：

(1)电流表 电压表
(2)如图所示
