《2025年同步测控优化设计九年级物理全一册人教版》

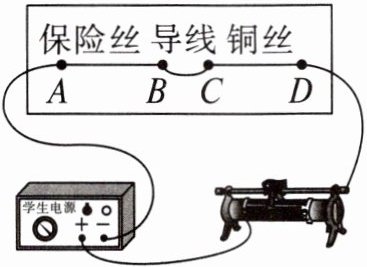

6. 长短、粗细均相同的保险丝和铜丝,分别接到线路板上A、B间和C、D间,如图所示。移动滑动变阻器的滑片,发现保险丝熔断而铜丝完好。下列说法错误的是(B)

A.保险丝的电阻比铜丝的大
B.通过保险丝的电流比铜丝的大
C.电流通过保险丝产生的热量比铜丝的多
D.为了用电安全,禁止用铜丝代替保险丝

答案： B

7. (2024·广西中考)如图所示的插座最好安装在较高处,防止儿童玩耍时因接触相线而触电；①插孔对应的接线柱必须接保护线,避免人体接触用电器带电的金属外壳而触电。(均选填“相线”“中性线”或“保护线”)

答案： 相线　保护线

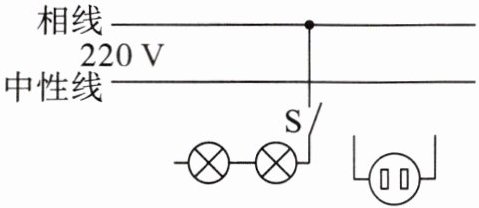

8. 如图所示,教室内有2盏标有“220 V 40 W”的电灯和1个插座,请你用笔画线表示导线将电路连接完整。要求开关S控制两盏灯,且一盏灯坏了另外一盏灯仍然能正常发光。

答案：
如图所示

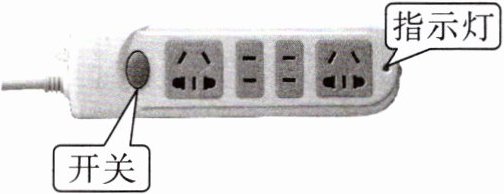

9. (2024·山东聊城中考)右图是家庭常用的插线板,开关断开时,指示灯不发光,插孔不能提供工作电压；开关闭合时,指示灯发光,插孔可以提供工作电压；如果指示灯损坏,开关闭合时插孔也能提供工作电压。下列说法正确的是(D)

A.插线板上指示灯和插孔是串联关系
B.开关闭合时用测电笔接触任一插孔,试电笔的氖管都会发光
C.若插线板电线的绝缘皮破损,则此插线板仍能安全使用
D.插线板接多个用电器同时工作时,总电流不能超过插线板允许的最大电流

答案： D

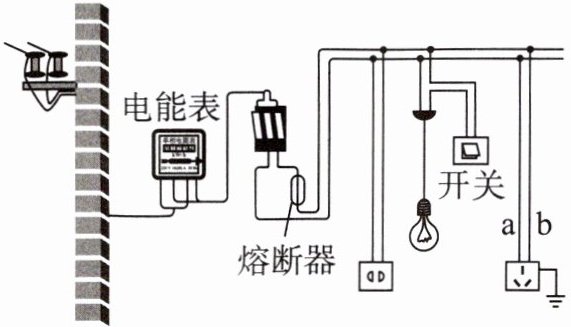

10. 下图是比较简单的家庭电路示意图,关于家庭电路,下列说法正确的是(D)

A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.熔断器内的保险丝熔断后,可以用铜导线或者铁导线代替
C.控制灯泡的开关和它所控制的灯泡的位置可以互换
D.连接三孔插座的导线中,a导线是中性线,b导线是相线

答案： D
