《2025年同步测控优化设计九年级物理全一册人教版》

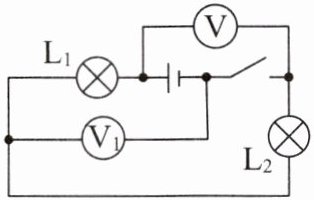

如图所示,开关闭合时,灯泡$L_{1}和L_{2}$串联,电压表V测的是电源两端的电压,$V_{1}$测的是$L_{2}$两端的电压。(后两空选填“$L_{1}$”“$L_{2}$”或“电源”)

答案： 串　电源　$L_{2}$ 解析由图可知，开关闭合时，电流是从电源正极出发，经过$L_{1}$、$L_{2}$和开关回到电源的负极，电流的路径只有一条，所以灯泡$L_{1}$和$L_{2}$串联;电压表V接在电源的两端，电压表$V_{1}$接在灯泡$L_{2}$的两端，所以电压表V测的是电源两端电压，$V_{1}$测的是$L_{2}$两端电压。

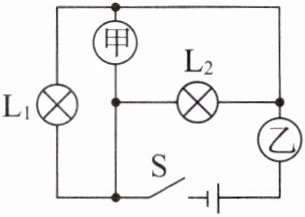

如图所示电路,甲、乙是电学仪表,闭合开关S后,灯泡$L_{1}$、$L_{2}$均正常发光,则(B)


A.甲是电流表,乙是电压表
B.甲是电压表,乙是电流表
C.甲、乙都是电流表
D.甲、乙都是电压表

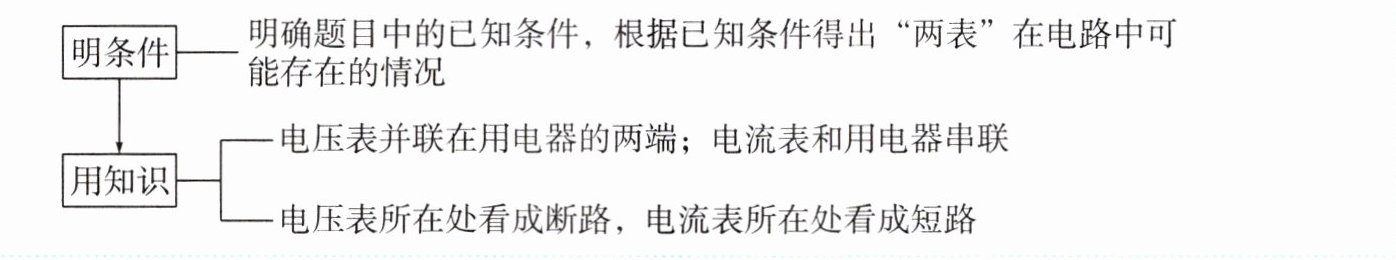

【方法归纳】
两步解答电压表、电流表的判断问题
明条件：明确题目中的已知条件,根据已知条件得出“两表”在电路中可能存在的情况
用知识：电压表并联在用电器的两端；电流表和用电器串联；电压表所在处看成断路,电流表所在处看成短路

答案： B　解析若甲是电流表、乙是电压表，或甲、乙都是电压表，则电压表串联在电路中，电路中电流几乎为0，灯泡$L_{1}$、$L_{2}$均不发光，A、D不符合题意。若甲是电压表，乙是电流表，则电流分别经灯泡$L_{1}$和$L_{2}$回到负极，$L_{1}$、$L_{2}$ 并联，都能发光，B符合题意。若甲、乙都是电流表，会造成电源短路，C不符合题意。

1. 下列关于电压值的说法错误的是(C)
A.一节干电池的电压是1.5 V
B.电子手表用氧化银电池的电压是1.5 V
C.我国家庭电路的电压是110 V
D.手机电池的电压是3.7 V

答案： C

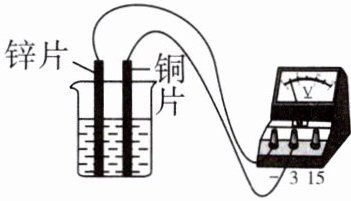

2. 在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池。用电压表测量这个自制电池的电压,其现象如图所示。下列说法正确的是(A)

A.铜片是电池正极
B.锌片是电池正极
C.盐水不导电
D.电压表正、负接线柱接反了

答案： A

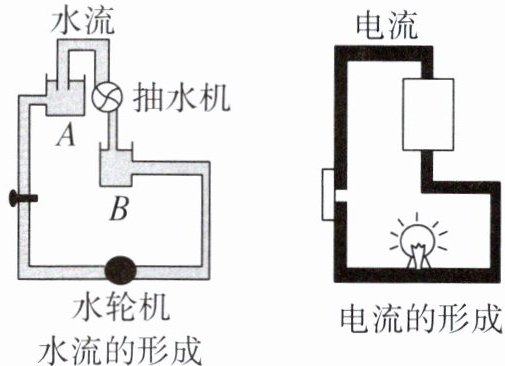

3. 学习电学知识时,同学们在老师的引导下,联想到如图所示的力学实验现象,将两实验的现象进行比较并找出类似的规律,其中不准确的是(C)

A.水压使水管中形成水流；类似地,电压使电路中形成电流
B.抽水机是提供水压的装置；类似地,电源是提供电压的装置
C.抽水机工作时消耗水能；类似地,电灯发光时消耗电能
D.水流通过水轮机时,消耗水能转化为水轮机的动能；类似地,电流通过电灯时,消耗电能转化为内能和光能

答案： C
