《2025年同步测控优化设计九年级物理全一册人教版》

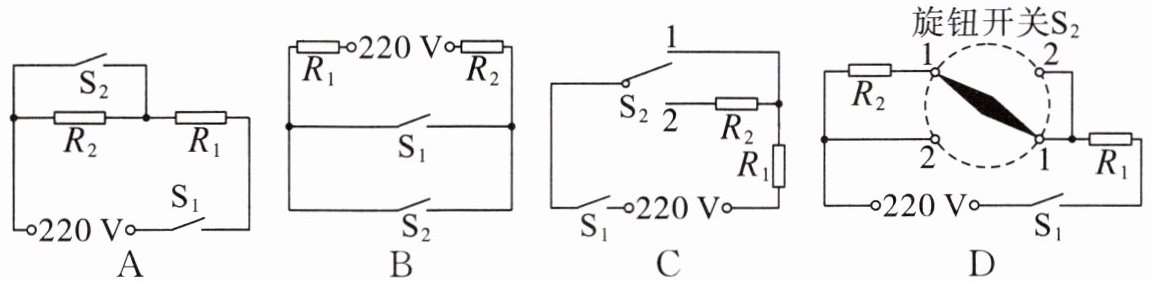

8. 中医在我国具有悠久的历史。一款电热中药壶有急火和文火两种工作状态,由开关$ S_{2} $控制,在如图所示的简化电路中不能实现该要求的是(B)

答案： B

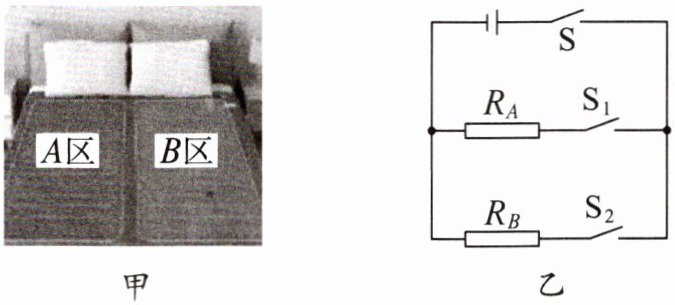

9. (2024·青海中考)图甲是“飞天”兴趣小组为月球科研基地工作人员设计的一款节能水暖电热毯,其主要特点是A、B两区既可以单独使用,又可以同时使用,从而达到节能高效的目的。简化电路如图乙所示,电源电压$ U = 220 $V,电热丝的电阻分别为$ R_{A} $、$ R_{B} $,$ R_{A} = R_{B} = 440 \Omega $。已知水的比热容$ c_{水} = 4.2 × 10^{3} $J/(kg·℃)。

(1) 单独使用A区时,电热丝将电热毯中质量为0.5 kg的水从20℃加热到50℃,用时600 s。
①求水吸收的热量$ Q_{吸} $。
②求消耗的电能W。
③求A区正常工作时的加热效率$ \eta $(结果保留一位小数)。
(2) 同时使用A区和B区时,求电路中的总功率P。

答案：
(1)①$6.3× 10^{4}\ J$ ②$6.6× 10^{4}\ J$ ③$95.5\%$
(2)$220\ W$
