《2025年同步测控优化设计九年级物理全一册人教版》

6. 由不同材料制成的金属棒甲和乙,长度相同,横截面积不同,两者按照如图所示的方式连在一起后接在电源两端。如果此时金属棒甲和乙两端的电压相等,那么两金属棒的电阻大小关系为$R_{甲}$等于(选填“大于”“等于”或“小于”)$R_{乙}$。

答案： 等于

7. 一个电熨斗的电阻是$0.1k\Omega$,使用时通过的电流是$2.2A$,则加在电熨斗两端的电压是多少？

答案： 220 V

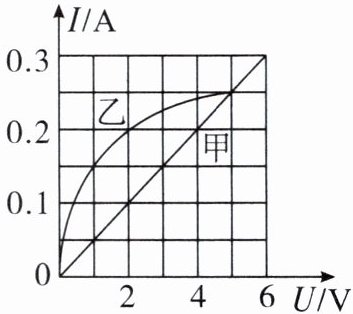

8. (多选)右图是电阻器甲和乙的$I - U$图像,由图像可知下列判断正确的是(ACD)

A.甲的电阻值是$20\Omega$
B.甲的电阻值大于乙的电阻值
C.甲、乙串联,乙两端的电压为$1V$时,甲两端的电压为$3V$
D.甲、乙并联,通过甲的电流为$0.1A$时,通过乙的电流为$0.2A$

答案： ACD

9. 酒精浓度检测仪的工作原理有两种。
(1)如图甲所示,电源电压保持不变,定值电阻的阻值为$R$,酒精气体敏感电阻的阻值$R'$随酒精浓度的增大而减小。闭合开关,驾驶员呼出的气体中酒精浓度越大,阻值$R'$越小,电路中的电流$I$越大,即电流表的示数越大,当电流表示数达到一定值时,检测仪发出报警信号。

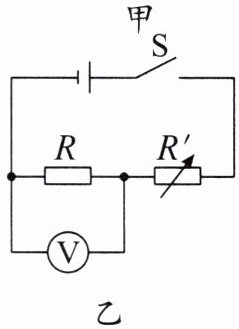

(2)如图乙所示,电源电压保持不变,定值电阻的阻值为$R$,酒精气体敏感电阻的阻值$R'$随酒精浓度的增大而减小。闭合开关,驾驶员呼出的气体中酒精浓度越大,阻值$R'$越小,电路中的电流$I$越大,由$U = IR$可知,定值电阻两端的电压越大,即电压表的示数越大,当电压表示数达到一定值时,检测仪发出报警信号。

答案：
(1)越小 越大 越大
(2)越小 越大 越大 越大

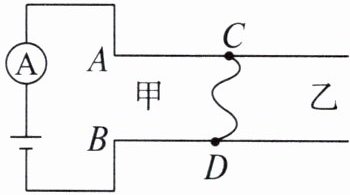

10. 甲、乙两地之间沿直线架设了两条输电线,已知每条输电线每千米的电阻为$0.2\Omega$,现输电线在某处发生了短路,为确定短路位置,检修员在甲地将电流表接入如图所示的电路中,则电压表应接在A、B(选填“$A$、$B$”或“$C$、$D$”)两点之间；若电压表和电流表的示数分别为$4V和0.5A$,则短路位置离甲地20$km$。

答案： A、B 20
