《2025年同步测控优化设计九年级物理全一册人教版》

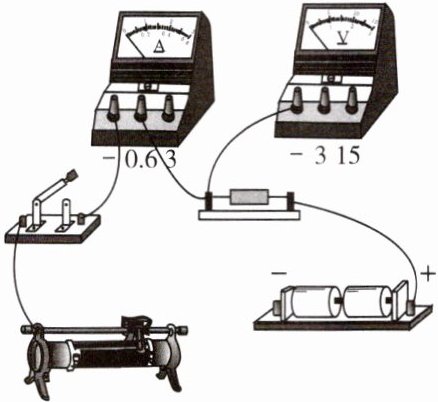

5. (2024·江苏苏州中考)在图中完成探究电阻一定时电流与电压关系的电路连接,使滑动变阻器接入电路的阻值最大。

答案：

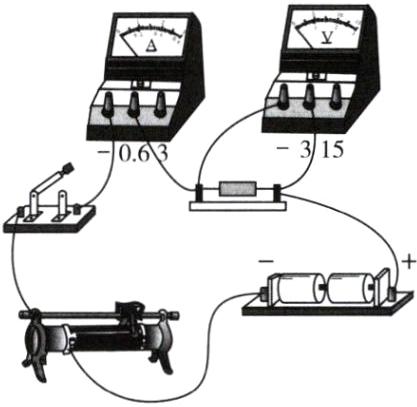

如图所示

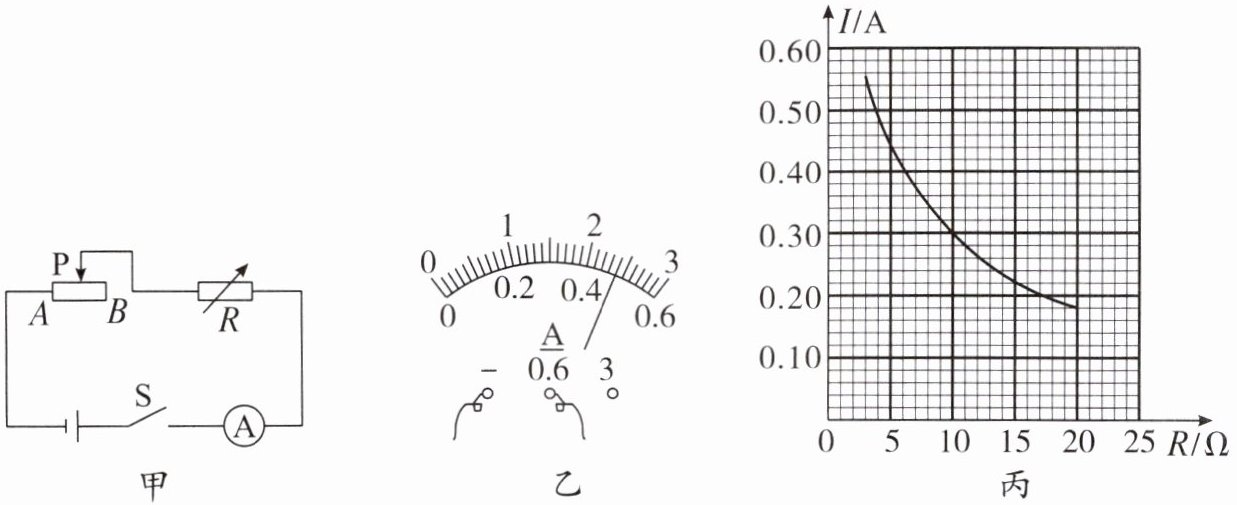

6. 在探究导体两端的电压一定时,通过导体的电流与导体的电阻的关系的实验中,电路图如图甲所示。
(1)小明在实验前发现还缺少一个实验器材,请将所缺器材的电路元件符号正确连入图甲所示的电路中。实验时,先将电阻箱的阻值调为5Ω,然后将滑片P调至______(选填“A”或“B”)端,闭合开关,再调节滑片P至某一位置,电流表示数如图乙所示,读数为______A。断开开关,将电阻箱的阻值调为10Ω,再闭合开关,______(选填“能”或“不能”)立即记录电流表的示数。
(2)小华在实验过程中保持滑片P位置不变,多次改变电阻箱的阻值R,读出电流表的示数I,将多组数据描点,画出I-R图像,如图丙所示。根据小华的实验数据,______(选填“能”或“不能”)得出导体中的电流与电阻成反比的结论。

答案：

(1)如图所示　B　0.48　不能

(2)不能
