1. 用伏安法测量电阻器电阻的实验中,下列说法不正确的是(D)
A.连接电路的过程中,开关应断开
B.电流表与被测电阻器串联,电压表与被测电阻器并联
C.闭合开关前,滑动变阻器的滑片应移到阻值最大位置
D.试触时发现电流表指针反向偏转,电压表正常,只需断开电路,将电源正、负极对调即可

答案： D

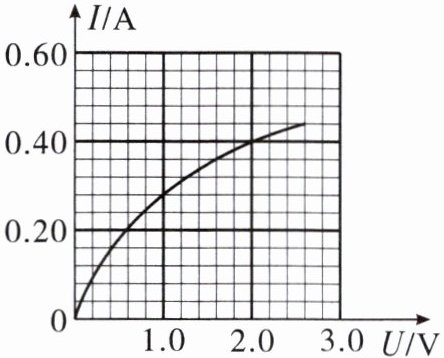

2. (2024·安徽中考)在测量小灯泡电阻的实验中,小红同学根据测出的数据画出小灯泡的$I - U$图像如图所示。由图可知,当小灯泡两端的电压升高时,其阻值增大(选填“增大”“不变”或“减小”)。

答案： 增大

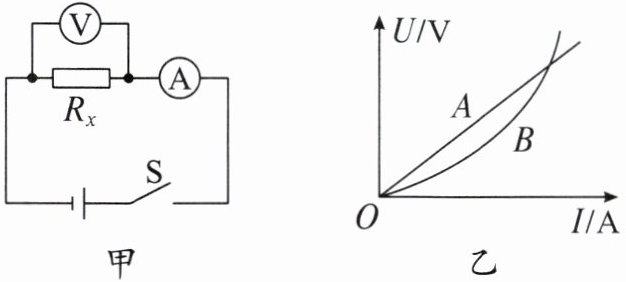

3. 实验小组设计了如图甲所示的电路来测量电阻器的阻值$R_x$,小富提出,这样只能得到一组数据,测量误差可能较大。为了减小误差,需要多次测量,应该在电路中串联一个滑动变阻器。他们利用改进后的电路进行实验,并绘制出待测电阻器的电压—电流图像。如图乙所示的$A$、$B$两条图线中,A是他们绘制出的图线。

答案： 滑动变阻器　A

4. (2024·四川成都中考)小张用如图所示的电路测量灯泡的电阻,电流表和电压表均选用较小的测量范围。闭合开关前,将滑动变阻器的滑片移到最右端的目的是保护电路。闭合开关,她发现灯泡不亮,两电表的示数均很小,经过检查,确认电路连接正确,两电表均完好,小张的下一步操作应该是移动滑动变阻器的滑片，观察灯泡能否发光，两电表是否有示数。

答案： 保护电路　移动滑动变阻器的滑片，观察灯泡能否发光，两电表是否有示数

5. (2024·江西中考)用电流表和电压表测量电阻器电阻的实验步骤如下。
(1)请在虚线框中画出用伏安法测量电阻器电阻的电路图。

(2)闭合开关前,发现电压表指针如图所示,应先对其进行调零。

(3)确认电路无误后,闭合开关,调节滑动变阻器的滑片,电流表、电压表指针分别如图甲、乙所示,此时电流表示数为0.5A,电压表示数为2.5V。

(4)调节滑动变阻器的滑片,进行多次实验。
(5)对相关数据进行处理,得出结果。
(1)如图所示

答案：

(1)如图所示

(2)调零
(3)0.5　2.5
