《2025年同步测控优化设计九年级物理全一册人教版》

如图所示,当开关$S_1$断开时,电路是断路；当开关$S_1$闭合、$S_2$断开时,电路是通路；当开关$S_1、$$S_2$都闭合时,电路是短路。(均选填“通路”“断路”或“短路”)

答案： 断路　通路　短路解析当开关S₁断开时，电路是断路。当开关S₁闭合、S₂断开时，电流流经的路径是电源正极→开关S₁→灯泡L→电源负极，构成通路。当开关S₁、S₂都闭合时，电流流经的路径是电源正极→开关S₁→开关S₂→电源负极，相当于用导线将电源的正、负极直接连通，电流不经过灯泡L,构成短路。

1. 如图所示电路,闭合开关,电路所处的状态是(C)


A.通路
B.断路
C.短路
D.无法判断

答案： C

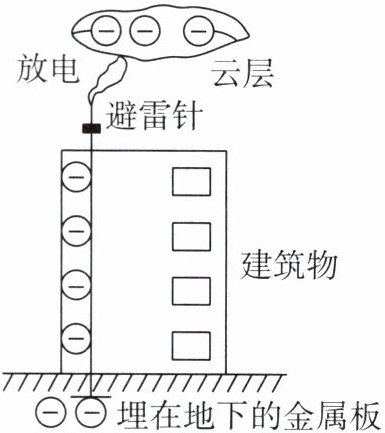

2. (2024·广东广州中考)如图所示,带负电的云层靠近建筑物上的避雷针时,向避雷针剧烈放电形成雷电,下列说法正确的是(D)

A.云层带负电是由于失去了大量正电荷
B.云层带负电是由于摩擦创造了负电荷
C.放电时电荷从避雷针向云层方向移动
D.放电时电流方向是从避雷针流向云层

答案： D

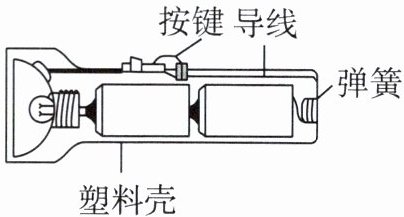

3. 塑料外壳的手电筒的构造如图所示,手电筒内装了两节新的干电池。关于手电筒的电路,下列说法正确的是(B)

A.金属弹簧不属于电路的一部分
B.灯泡发光时是通路
C.灯泡发光时,电能转化为化学能
D.电路中电流是由正电荷定向移动形成的

答案： B

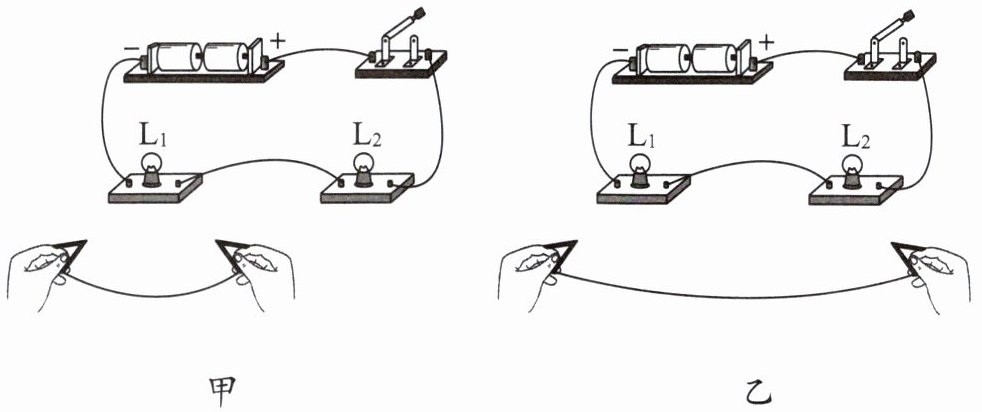

4. (多选)如图所示,甲、乙两个电路,闭合开关后,灯泡$L_1$和$L_2$都能发光。在开关闭合的情况下,将一根导线连接到电路中的不同位置后,关于灯泡的发光情况,下列说法正确的是(AC)

A.甲电路中,将导线连接到$L_1$两端$,L_1$不发光$,L_2$发光
B.甲电路中,将导线连接到$L_1$两端$,L_2$不发光$,L_1$发光
C.乙电路中,将导线连接到$L_1$和$L_2$两端$,L_1$和$L_2$都不发光
D.乙电路中,将导线连接到$L_1$和$L_2$两端$,L_1$和$L_2$都发光

答案： AC
