《2025年同步测控优化设计九年级物理全一册人教版》

6. (2024·内蒙古中考)在测量小灯泡电阻的实验中,某同学选用标有“$2.5V$”字样的小灯泡进行实验。

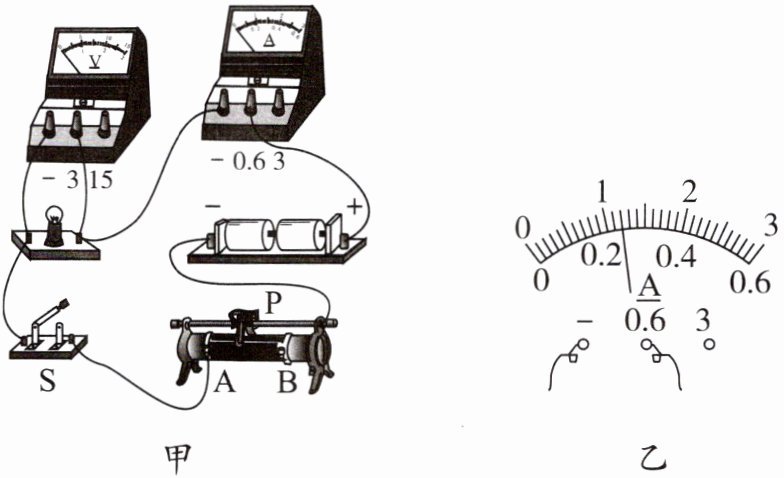

(1)按图甲所示连接好电路,将滑片$P$移至最右端,接通电路后,发现小灯泡不发光,电流表有示数,电压表示数为0,其原因可能是小灯泡短路。
(2)排除故障后,闭合开关$S$,调节滑片$P$,电流表的示数如图乙所示,为0.24A；为测量小灯泡正常发光时的电阻,应将滑片$P$向A(选填“A”或“B”)端移动。

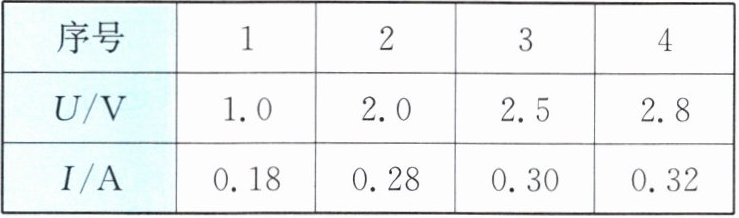

(3)分析表格中记录的实验数据,可知小灯泡正常发光时的电阻约为8.3$\Omega$(结果保留小数点后一位)；实验中发现小灯泡越亮,温度越高,结合数据可知：灯丝温度越高,电阻越大。
(4)某同学在实验过程中发现用力捏滑片与电阻丝接触处,小灯泡发光明显变亮。请依据影响导体电阻大小的因素分析,产生这一现象的原因可能是捏滑片减小了滑动变阻器接入电路中电阻丝的长度，减小了电阻。

答案：
(1)短路
(2)0.24　A
(3)8.3　大
(4)捏滑片减小了滑动变阻器接入电路中电阻丝的长度，减小了电阻
