《2025年同步测控优化设计九年级物理全一册人教版》

2. (2024·四川成都中考)如图所示,纸盒外有两只灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是(B)

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： B

3. 小强同学对身边一些电路的工作情况进行观察分析得出以下判断,其中不正确的是(B)
A.抽油烟机装有照明灯和电动机,它们有时同时工作,有时单独工作,它们是并联的
B.马路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.电蚊拍具有灭蚊和照明功能,灭蚊网和照明灯可以同时工作或单独工作,它们是并联的
D.一般家庭中都要安装几盏照明灯和其他用电器,使用时互不影响,它们是并联的

答案： B

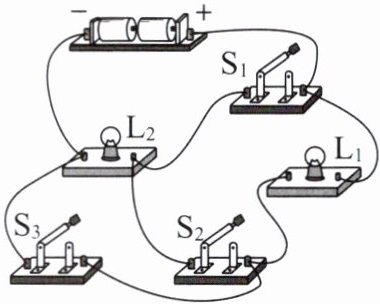

4. 如图所示的电路,各元件完好,导线连接稳固,下列说法错误的是(D)

A.只闭合 $ S_2 $,灯泡 $ L_1 $、$ L_2 $ 串联
B.只闭合 $ S_1 $、$ S_3 $,灯泡 $ L_1 $、$ L_2 $ 并联
C.同时闭合 $ S_1 $、$ S_2 $、$ S_3 $,灯泡 $ L_1 $、$ L_2 $ 都不发光
D.只闭合 $ S_1 $、$ S_2 $,灯泡 $ L_1 $、$ L_2 $ 都发光

答案： D

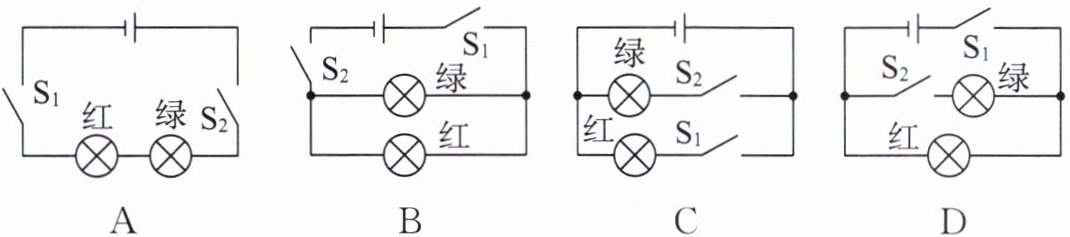

5. (2024·山东淄博中考)同学们为停车场设计“车位占用”提醒模拟电路,要求车位被占用时,该车位上方只有红色指示灯亮；车位未被占用时,上方只有绿色指示灯亮。下列电路符合上述要求的是(C)

答案： C

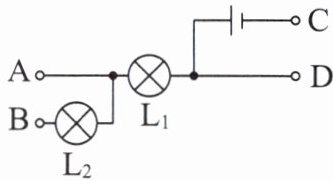

6. 如图所示,$ A $、$ B $、$ C $、$ D $ 是四个接线柱,要使 $ L_1 $、$ L_2 $ 并联,应用导线分别连接A、C两接线柱和连接B、D两接线柱。

答案： A、C B、D

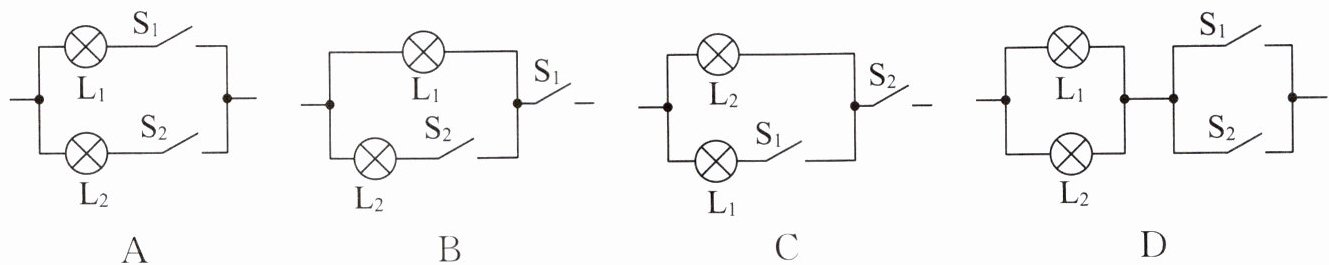

7. 老师给小龙一个密封盒,其表面可见两个开关 $ S_1 $、$ S_2 $ 和两盏灯 $ L_1 $、$ L_2 $。为了探究开关和灯在密封盒内是如何连接的,小龙进行了如下操作：先闭合 $ S_1 $,只有灯 $ L_1 $ 发光；又闭合 $ S_2 $,两灯都发光；再断开 $ S_1 $,两灯都熄灭。符合上述实验结果的连接方式为(B)

答案： B
