《2025年同步测控优化设计九年级物理全一册人教版》

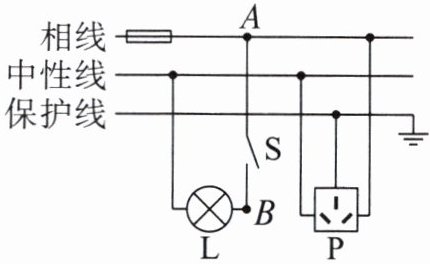

(2024·内蒙古中考)右图是某家庭电路的一部分,下列说法正确的是(C)


A.相线与保护线之间的电压是 380 V
B.灯泡 L 和开关 S 的位置可以互换
C.断开开关 S 后,用测电笔检测 A 点时氖管会发光
D.洗衣机接入三孔插座 P 后,其外壳与中性线相连

答案： C　解析：相线与保护线之间的电压是220V，A错误。控制灯泡的开关要连接在相线和灯泡之间，灯泡L和开关S的位置不可以互换，B错误。A点是相线上的一点，用测电笔接触A点时，氖管会发光，C正确。洗衣机接入三孔插座能使洗衣机金属外壳接地，防止由于洗衣机的外壳带电而使人发生触电事故，D错误。

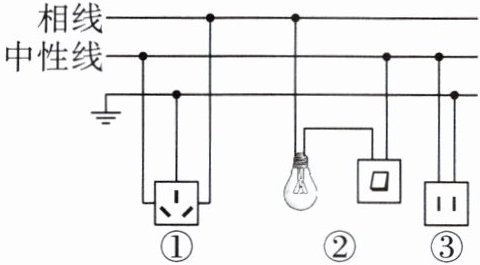

1. (2024·天津中考)下图为部分家庭电路示意图,其中连接正确的是(A)

A.①
B.②
C.①③
D.②③

答案： A

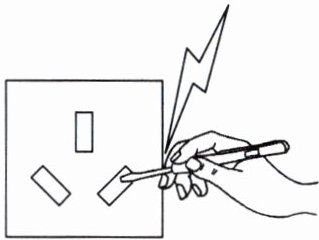

2. 如图所示,用测电笔检测插座中是否有“电”,下列操作错误的是(C)

A.笔尖插入插座
B.笔尖接触相线
C.手接触笔尖金属体
D.手接触笔尾金属笔卡

答案： C

3. (2024·新疆中考)小琴家进户线上装有空气开关,当家庭电路中的总电流大于空气开关的额定电流时,空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是(C)
A.63 mA
B.630 mA
C.63 A
D.630 A

答案： C

4. 小李做家务时,房间里的电灯突然熄灭。他用测电笔分别测试如图所示家庭简化电路中的a、b、c、d四点,测a、b两点时氖管均发光,测c、d两点时均不发光。若电路中只有一处故障,则故障可能是(B)

A.a、b之间断路
B.b、c之间断路
C.c、d之间断路
D.b、c之间短路

答案： B

5. 右图为三脚插头,在插头的外壳标有10 A的字样。以下说法正确的是(C)

A.插头接入电路后,b与c两插脚间的电压为0
B.塑料外壳上的10 A,是插头的最小工作电流
C.插脚a接地后,能防止用电器漏电发生的触电事故
D.插头的外壳是用半导体材料制作的

答案： C
