《2025年同步测控优化设计九年级物理全一册人教版》

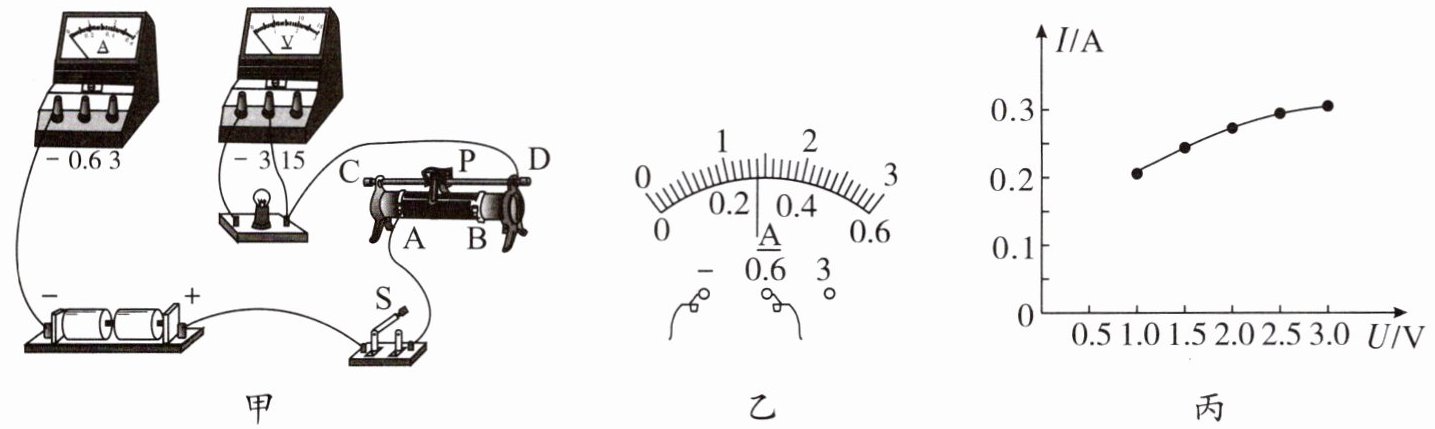

跟踪训练(2024·青海中考)为测量小灯泡正常发光时的电阻,“飞天”兴趣小组利用如图甲所示的实验器材进行了如下实验(小灯泡正常发光时的电压为$2.5V$)。

(1)用笔画线表示导线将图甲中的实验电路连接完整。
(2)闭合开关前,滑动变阻器滑片应滑到______(选填“A”或“B”)端；闭合开关后发现小灯泡不亮,电流表无示数,电压表有示数,电路中出现的故障可能是小灯泡______(选填“短路”或“断路”)。

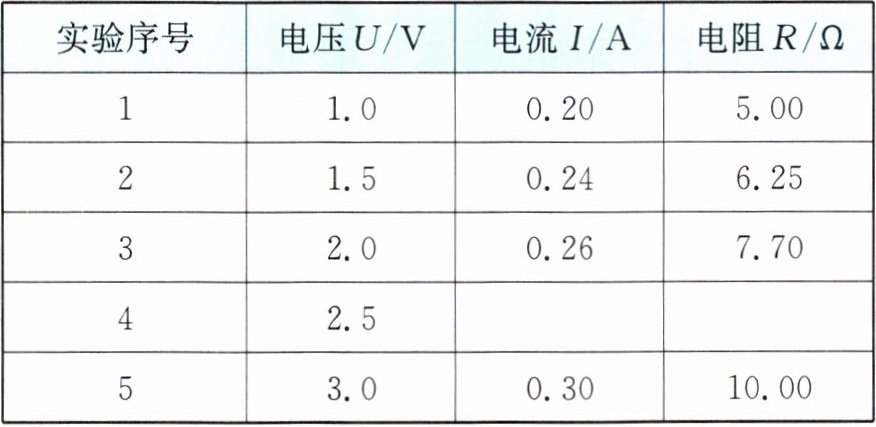

(3)排除故障后,闭合开关,移动滑片,测得如表所示的数据。
|实验序号|电压$U/V$|电流$I/A$|电阻$R/\Omega$|
|1|1.0|0.20|5.00|
|2|1.5|0.24|6.25|
|3|2.0|0.26|7.70|
|4|2.5| | |
|5|3.0|0.30|10.00|

当电压表示数为$2.5V$时,电流表示数如图乙所示,示数是______A,此时小灯泡的电阻值为______$\Omega$(结果保留两位小数)。
(4)兴趣小组根据实验数据绘制出如图丙所示小灯泡的$I - U$图像,结合数据和图像分析小灯泡的电阻值发生变化的原因：______。
(1)如图所示
(2)闭合开关前,滑动变阻器滑片应滑到B(选填“A”或“B”)端；闭合开关后发现小灯泡不亮,电流表无示数,电压表有示数,电路中出现的故障可能是小灯泡断路(选填“短路”或“断路”)。
(3)排除故障后,闭合开关,移动滑片,测得如表所示的数据。
|实验序号|电压$U/V$|电流$I/A$|电阻$R/\Omega$|
|1|1.0|0.20|5.00|
|2|1.5|0.24|6.25|
|3|2.0|0.26|7.70|
|4|2.5| | |
|5|3.0|0.30|10.00|

当电压表示数为$2.5V$时,电流表示数如图乙所示,示数是0.28A,此时小灯泡的电阻值为8.93$\Omega$(结果保留两位小数)。
(4)兴趣小组根据实验数据绘制出如图丙所示小灯泡的$I - U$图像,结合数据和图像分析小灯泡的电阻值发生变化的原因：灯丝的电阻随温度的升高而增大。

答案：

(1)如图所示
(2)B　断路
(3)0.28　8.93
(4)灯丝的电阻随温度的升高而增大
